6.9 Collegamento dei dispositivi di interfaccia a SMA Grid Gate
Altro materiale necessario (non compreso nella fornitura):
☐ Per impianti di potenza compresa fra 6 kWp e 20 kWp deve essere presente 1 dispositivo di
interfaccia per il distacco dalla rete.
☐ Per impianti di potenza superiore a 20 kWp devono essere presenti 2 dispositivi di interfaccia
per il distacco dalla rete.
☐ Cavi rigidi o flessibili (per i requisiti dei cavi per le uscite digitali, v. cap. 6.3)
☐ In caso di cavi flessibili: puntalini con isolamento
☐ Interruttore automatico trifase per SMA Grid Gate: max 16 A
Requisiti dei dispositivi di interfaccia:
☐ I dispositivi di interfaccia sono dimensionati in base alla potenza dell’impianto.
☐ Categoria dei dispositivi di interfaccia per impianti che immettono potenza reattiva: AC3.
☐ Categoria dei dispositivi di interfaccia per impianti che non immettono potenza reattiva: AC1.

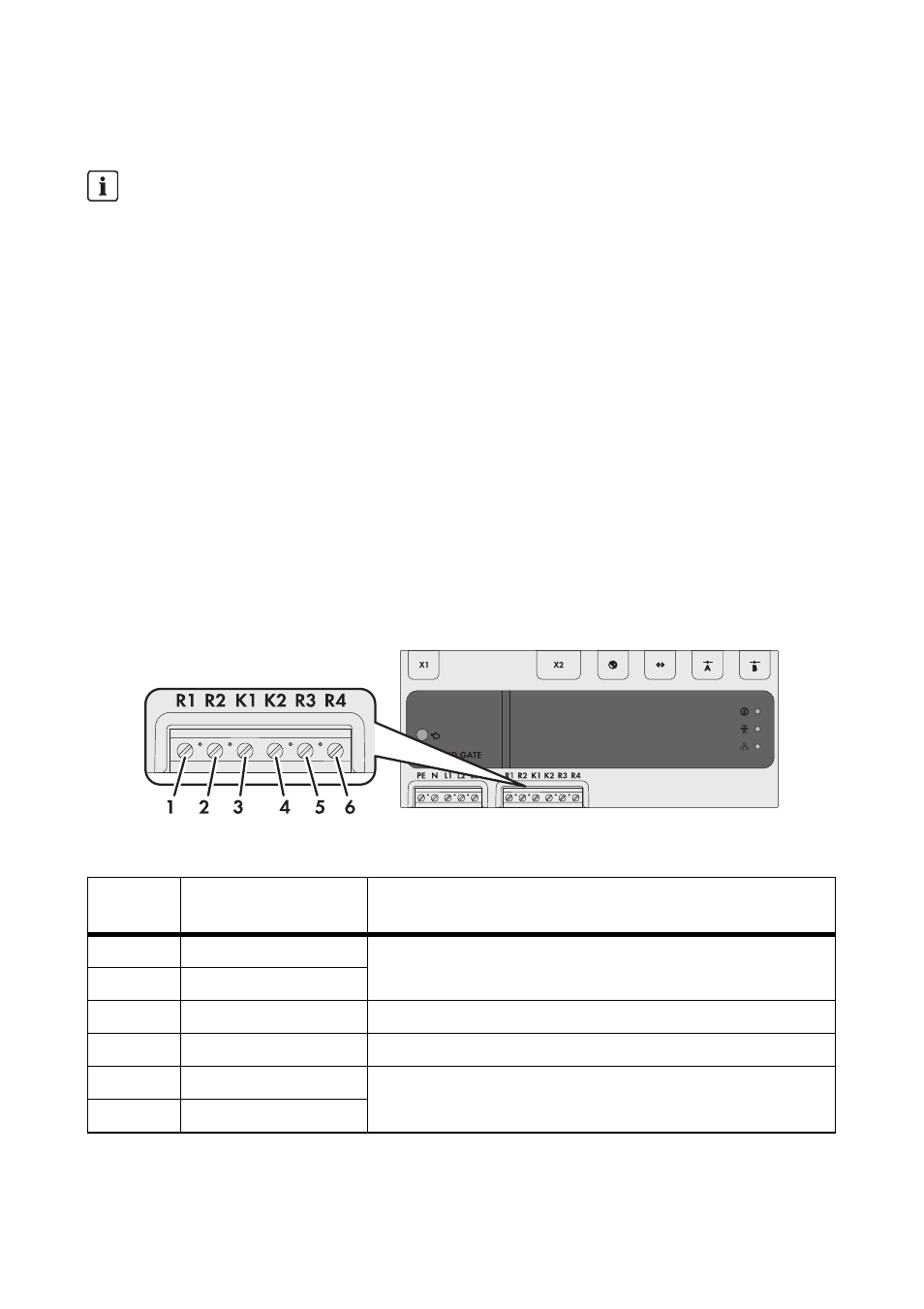

Figura 15: Assegnazione dei pin sul collegamento R1 R2 K1 K2 R3 R4
L’alimentazione dei dispositivi di interfaccia non è assicurata
SMA Grid Gate non assicura la tensione di alimentazione dei dispositivi di interfaccia.
• Garantire un’alimentazione di tensione continua dei dispositivi di interfaccia esterni.
Pin Assegnazione
dei pin Significato
1 R1 Contatto di commutazione (aperto a riposo) a potenziale
zero per il controllo del dispositivo di interfaccia 1*
* Max 6 A, non protetto contro i cortocircuiti
2 R2
3 K1 Contatto di ritorno del dispositivo di interfaccia 1
4 K2 Contatto di ritorno del dispositivo di interfaccia 2
5 R3 Contatto di commutazione (aperto a riposo) a potenziale
zero per il controllo del dispositivo di interfaccia 2*
6 R4
