6.4 Assegnazione dei pin delle porte di rete

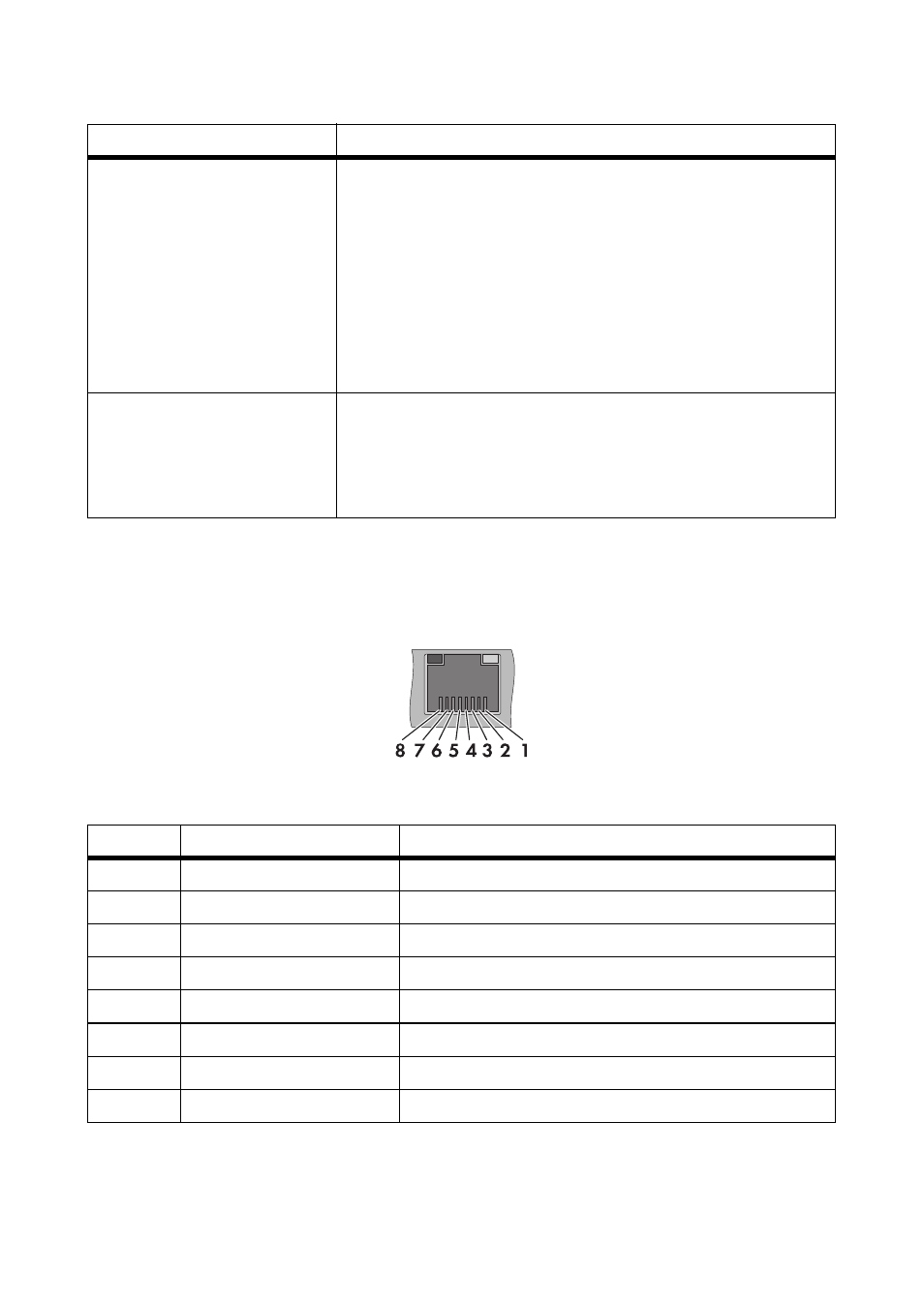

Figura 11: Assegnazione dei pin delle porte di rete
Dispositivo di interfaccia
(uscita digitale)
☐ Numero di conduttori per dispositivi di interfaccia senza
contatto di ritorno: almeno 2
☐ Numero di conduttori per dispositivi di interfaccia con
contatto di ritorno: almeno 3
☐ Sezione conduttore** :
– Rigido 0,2 mm
2
… 4 mm
2
– Flessibile 0,2 mm
2
… 2,5 mm
2
☐ Lunghezza massima dei cavi: 3 m
Rete pubblica
☐ Sezione conduttore**:
– Rigido 0,2 mm
2
… 4 mm
2
– Flessibile 0,2 mm
2
… 2,5 mm
2
☐ Lunghezza massima dei cavi: 30 m
* Denominazione in base alla norma precedente
** La sezione del conduttore richiesta dipende dall’interruttore automatico utilizzato.
Pin
Assegnazione dei pin
Significato
1
TX +
Data Out +
2
TX −
Data Out −
3
RX +
Data In +
4
Non assegnato
Non assegnato
5
Non assegnato
Non assegnato
6
RX −
Data In −
7
Non assegnato
Non assegnato
8
Non assegnato
Non assegnato
