6 Collegamento SMA Solar Technology AG
24 GridGate20-IA-it-12 Istruzioni per l’installazione
6.5.3 Collegamento di SMA Grid Gate al gateway del gestore di
rete tramite ingressi digitali
Presupposto:
☐ Deve essere presente un gateway del gestore di rete con sorgente di segnale digitale
(ad es. un ricevitore di comandi centralizzati).
Altro materiale necessario (non compreso nella fornitura):
☐ Cavi rigidi o flessibili (per i requisiti dei cavi per gli ingressi digitali, v. cap. 6.3)
☐ In caso di cavi flessibili: puntalini con isolamento

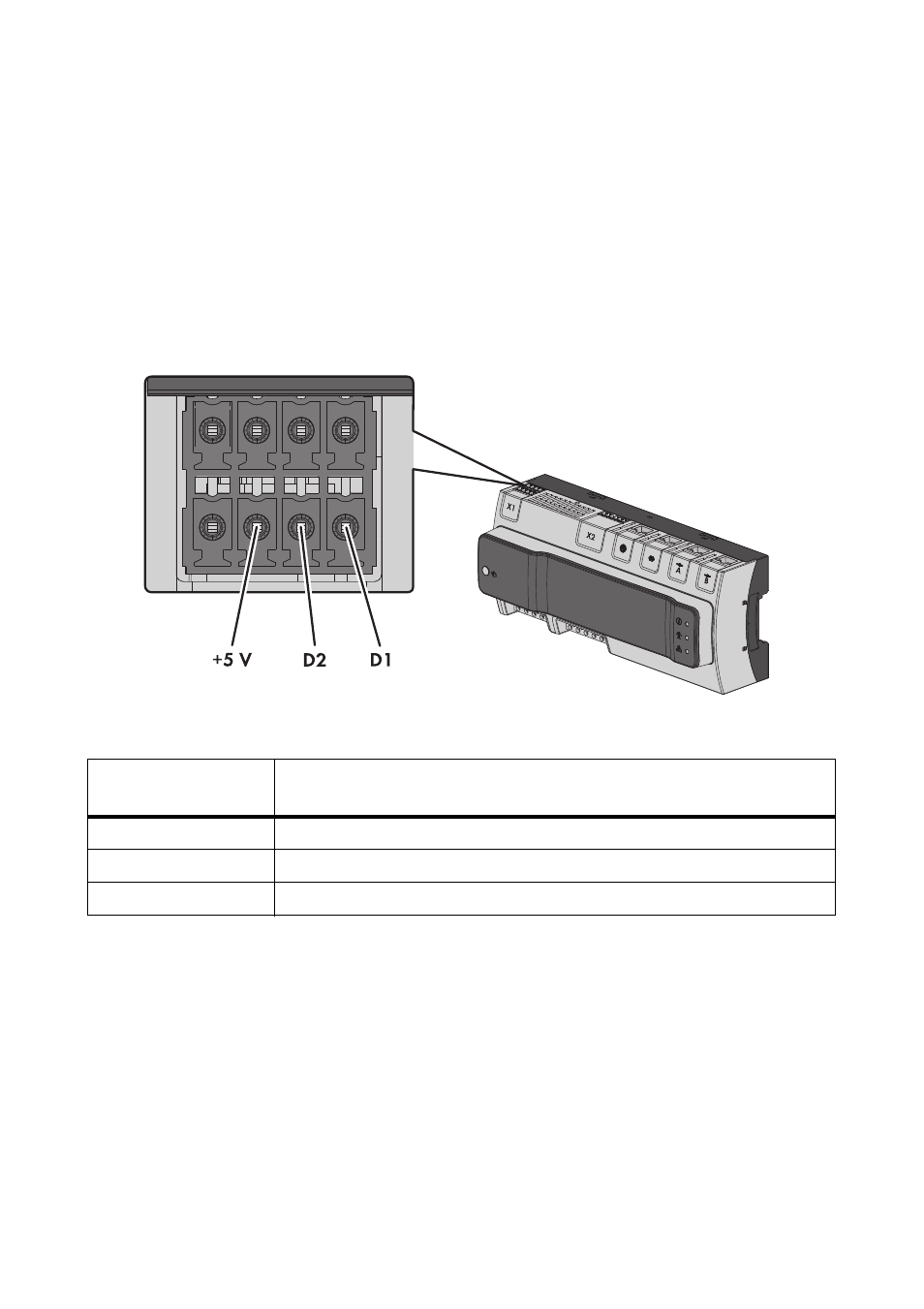

Figura 12: Assegnazione dei pin sul collegamento X1
Gli altri pin non hanno alcuna funzione e sono riservati per utilizzi futuri.
Procedura:
1. Collegare una estremità del cavo al connettore quadripolare.
• Rimuovere 40 mm di schermatura.
• Accorciare i conduttori non necessari fino alla schermatura del cavo.
• Spelare i conduttori di 6 mm.
• In caso di cavi flessibili, applicare a pressione i puntalini sulle estremità.
• Sbloccare gli ingressi del connettore quadripolare con un cacciavite e infilare i conduttori
negli stessi. Annotare i colori dei conduttori.
• Assicurarsi che i conduttori siano ben in sede negli ingressi del conduttore quadripolare.
Assegnazione
dei pin Significato
D1 Ingresso digitale per il distacco rapido
D2 Ingresso digitale per la regolazione della frequenza
+5 V Potenziale di tensione +5 V comune per tutti gli ingressi digitali
