5 Montaggio SMA Solar Technology AG
18 GridGate20-IA-it-12 Istruzioni per l’installazione
5 Montaggio
5.1 Scelta del luogo di montaggio
Requisiti del luogo di montaggio:
☐ Deve essere presente un armadio elettrico o dei contatori.
☐ È necessaria una guida DIN installata nell’armadio elettrico o dei contatori.
☐ La guida DIN deve essere larga 35 mm e lunga almeno 235 mm.
☐ Nell’armadio sono richiesti almeno 12 HP (horizontal pitch) liberi.
☐ Deve essere possibile rispettare le lunghezze massime dei cavi (v. cap. 6.3).
☐ Il luogo di montaggio deve essere adatto al peso e alle dimensioni di SMA Grid Gate
(v. cap. 11 “Dati tecnici”, pag. 55).
☐ Le condizioni del luogo di montaggio devono essere adeguate al funzionamento di
SMA Grid Gate (v. cap. 11 “Dati tecnici”, pag. 55).
☐ Il luogo di montaggio deve sempre essere sgombro e facilmente accessibile senza l’ausilio di
attrezzature supplementari (ad es. impalcature o pedane di sollevamento). In caso contrario gli
interventi di manutenzione potrebbero essere limitati.
Rispettare la posizione di montaggio consentita:
• Montare SMA Grid Gate in modo che le griglie di aerazione siano rivolte in alto e in basso.
In questo modo si garantisce una ventilazione ottimale e si evita il surriscaldamento di
SMA Grid Gate.
Rispettare le distanze minime:

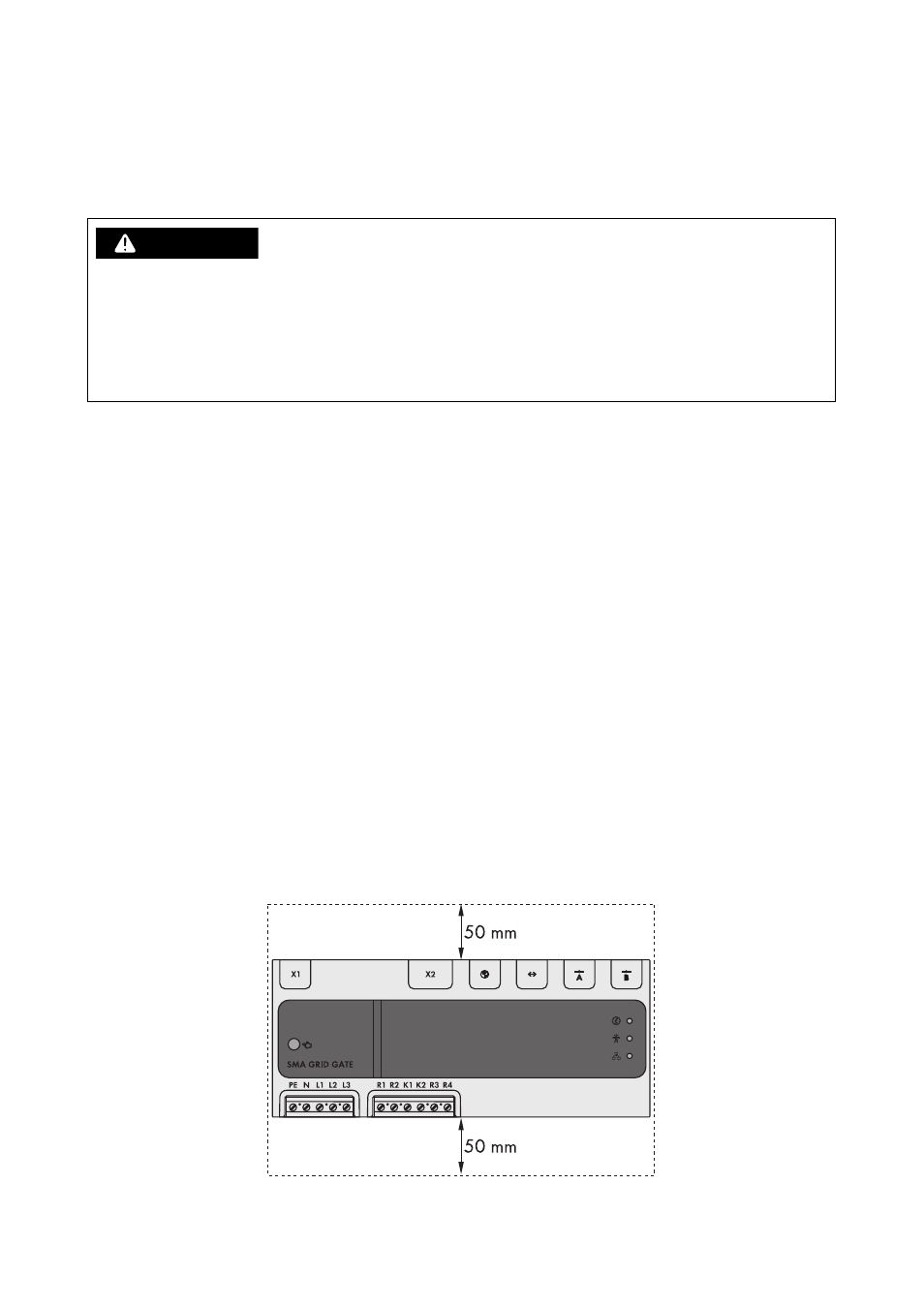

Figura 9: Distanze minime
1&3*$0-0
Pericolo di morte per scossa elettrica in caso di contatto con i morsetti a vite di
SMA Grid Gate
Quando l’apparecchio è in funzione, sui morsetti a vite di SMA Grid Gate sono presenti tensioni
elevate. I morsetti non sono provvisti di alcuna protezione da contatto.
• SMA Grid Gate deve essere montato in un armadio elettrico o dei contatori.
