Messa in servizio
Istruzioni per l’uso SWebBox-BA-it-36 33
6.9.2 Collegamento di Sunny WebBox al bus di comunicazione
RS485

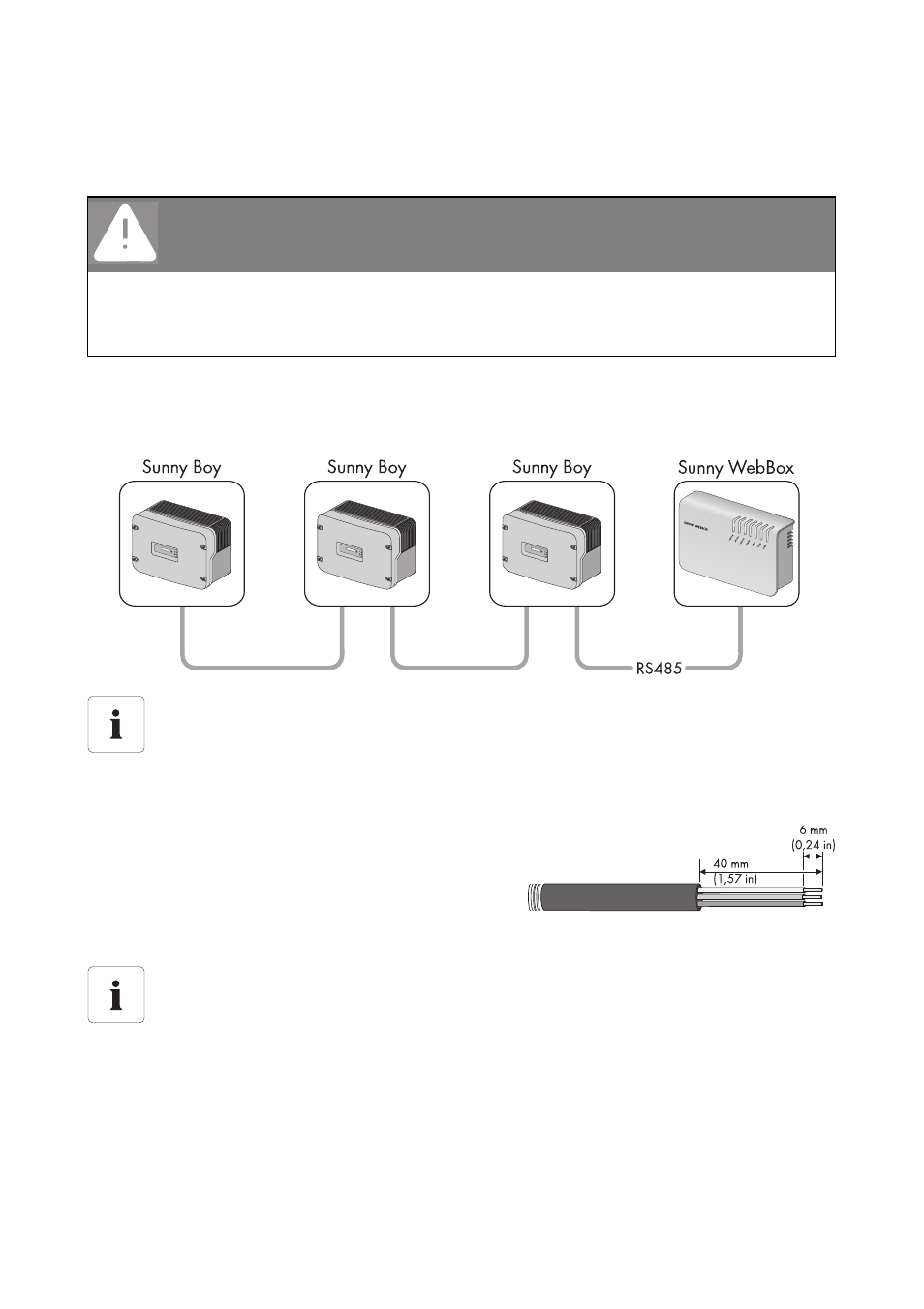

Questo paragrafo descrive il collegamento di Sunny WebBox al bus di comunicazione RS485.
Si parte dal presupposto che Sunny WebBox si trovi sulla terminazione del bus di comunicazione
RS485.
1. Collegare il cavo all'utenza bus RS485 come descritto nella guida dell'utenza bus.
2. Rimuovere 40 mm (1,57 in) di guaina del cavo di
comunicazione RS485 sul lato di Sunny WebBox.
3. Accorciare la schermatura fino alla guaina del cavo.
4. Spelare le estremità dei conduttori di ca. 6 mm
(0,24 in).
PERICOLO
Pericolo di morte per scossa elettrica all'apertura dell'inverter.
• Tutti i lavori sull'inverter devono essere eseguiti esclusivamente da tecnici abilitati.
• Disinserire la tensione degli inverter sui lati CA e CC, come descritto nelle istruzioni
dell'inverter.
Cablaggio RS485 e assegnazione dei collegamenti nel sistema
Per il cablaggio e l'assegnazione dei collegamenti nel sistema consultare il poster del
sistema di cablaggio RS485.
Collegamento corretto dei fili del cavo con il connettore
Prendere nota dei colori dei fili del cavo di comunicazione.
2 | D+ ________________________
5 | GND ________________________
7 | D- ________________________
