Panoramica degli apparecchi
SMA Solar Technology AG / SMA America, LLC
18
SWebBox-BA-it-36
Istruzioni per l’uso

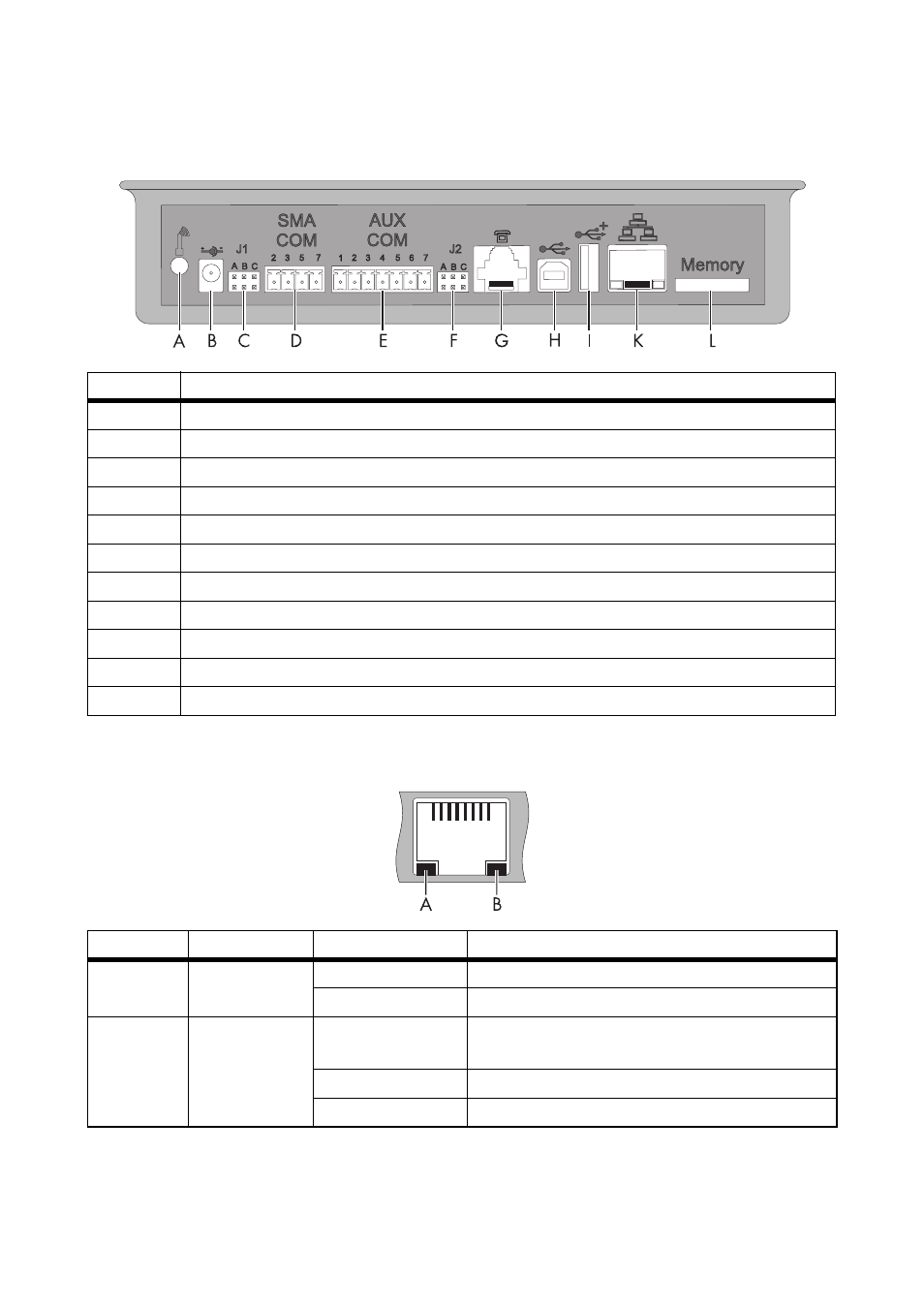

5.3 Panoramica dei punti di collegamento
5.4 Panoramica dei LED sul collegamento di rete
Posizione Denominazione
A
Attacco per il cavo dell'antenna GSM (opzionale)
B
Collegamento per l'alimentatore a spina
C
Ingresso jumper J1
D
SMACOM
E
AUXCOM (senza funzione)
F
Ingresso jumper J2
G
Attacco modem
H
Attacco USB client (senza funzione)
I
Attacco USB host (senza funzione)
J
Attacco rete
K
Alloggiamento scheda SD
Posizione LED
Stato
Significato
A
Link
Acceso
Collegamento stabilito
Spento
Nessun collegamento stabilito
B
Attività
Acceso
Collegamento creato, non viene inviato o
ricevuto alcun dato
Lampeggiante
Sunny WebBox invia o riceve i dati
Spento
Nessun collegamento stabilito
