SMA Solar Technology AG 5 Collegamento
Istruzioni per l´installazione SPW-WebconPB-IA-it-11 21
17. All'altra estremità del cavo applicare un connettore a spina RJ45 (v. le istruzioni del produttore).
Rispettare l'assegnazione dei pin del cavo di rete utilizzato.
18. Collegare l'altra estremità del cavo a un router, uno switch o a Cluster Controller in base alla
topologia di rete desiderata (v. le istruzioni dell'apparecchio corrispondente). A tale scopo
all'impianto deve essere collegato un router con accesso a Internet.
5.4 Montaggio di Piggy-Back

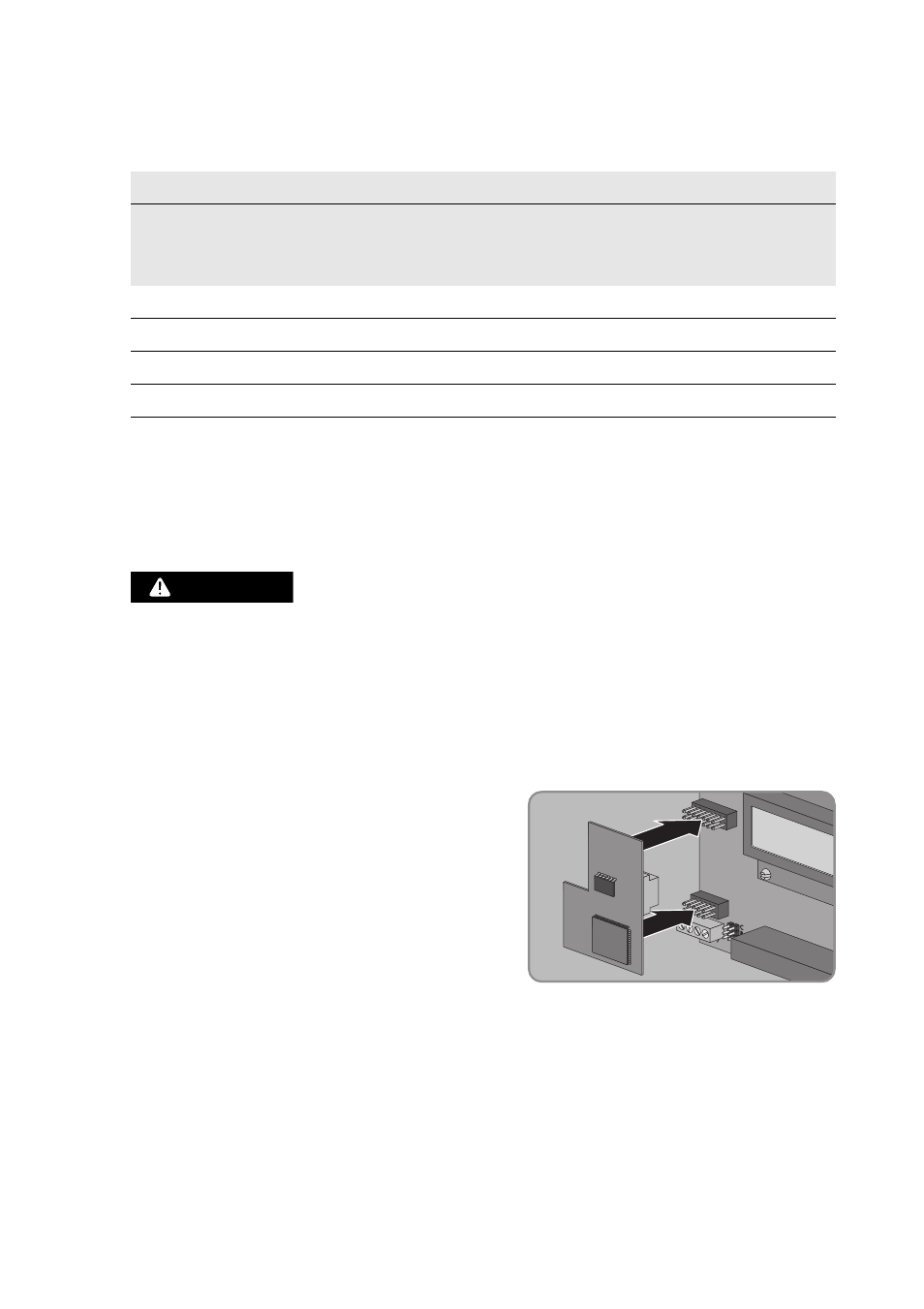

2. Collegare Piggy-Back con le strisce prese
all'ingresso dell'inverter (per la posizione
dell'ingresso v. cap. 5.1).
3. Applicare un adesivo con i dati per la registrazione su Sunny Portal (PIC e RID) all'esterno
dell'inverter in prossimità della targhetta di identificazione.
4. Chiudere l'inverter (v. le istruzioni per l'installazione dell'inverter).
Cavo di rete
Segnale
Connettore pin RJ45 EIA/TIA 568A
(a otto conduttori)
Colore del conduttore
Profinet
(a quattro conduttori)
Colore del conduttore
TD+ 1 Bianco/verde Giallo
TD- 2 Verde Arancione
RD+ 3 Bianco/arancione Bianco
RD- 6 Arancione Blu
1.
1&3*$0-0
Pericolo di morte per scossa elettrica all'apertura dell'inverter
Sui componenti dell'inverter conduttori di tensione sono presenti tensioni potenzialmente letali.
• Una volta collegato l'inverter, procedere come segue:
• Sconnettere l'inverter sul lato CA e CC (v. le istruzioni per l'installazione dell'inverter).
Rispettare il tempo di scarica dei condensatori.
• Aprire l'inverter (v. le istruzioni per l'installazione dell'inverter).
