5 Collegamento SMA Solar Technology AG
20 SPW-WebconPB-IA-it-11 Istruzioni per l´installazione
15. Collegare le estremità dei conduttori alla connessione di collegamento nell'inverter ai morsetti
a vite 2, 3, 5 e 7 (coppia: 0,23 Nm) (per la posizione della connessione di comunicazione,
v. cap. 5.1). Rispettare la conduttura per cavi consentita (v. cap. 5.1) e l'assegnazione dei pin.
16. Accertarsi che all'ingresso del jumper per la comunicazione non sia applicato alcun jumper
(per l'ingresso del jumper per la comunicazione v. cap. 5.1).
14.
1&3*$0-0
Pericolo di morte per scossa elettrica in caso di isolamento errato del cavo
In caso di isolamento errato del cavo sono possibili tensioni elevate sul cavo all'esterno
dell'inverter.

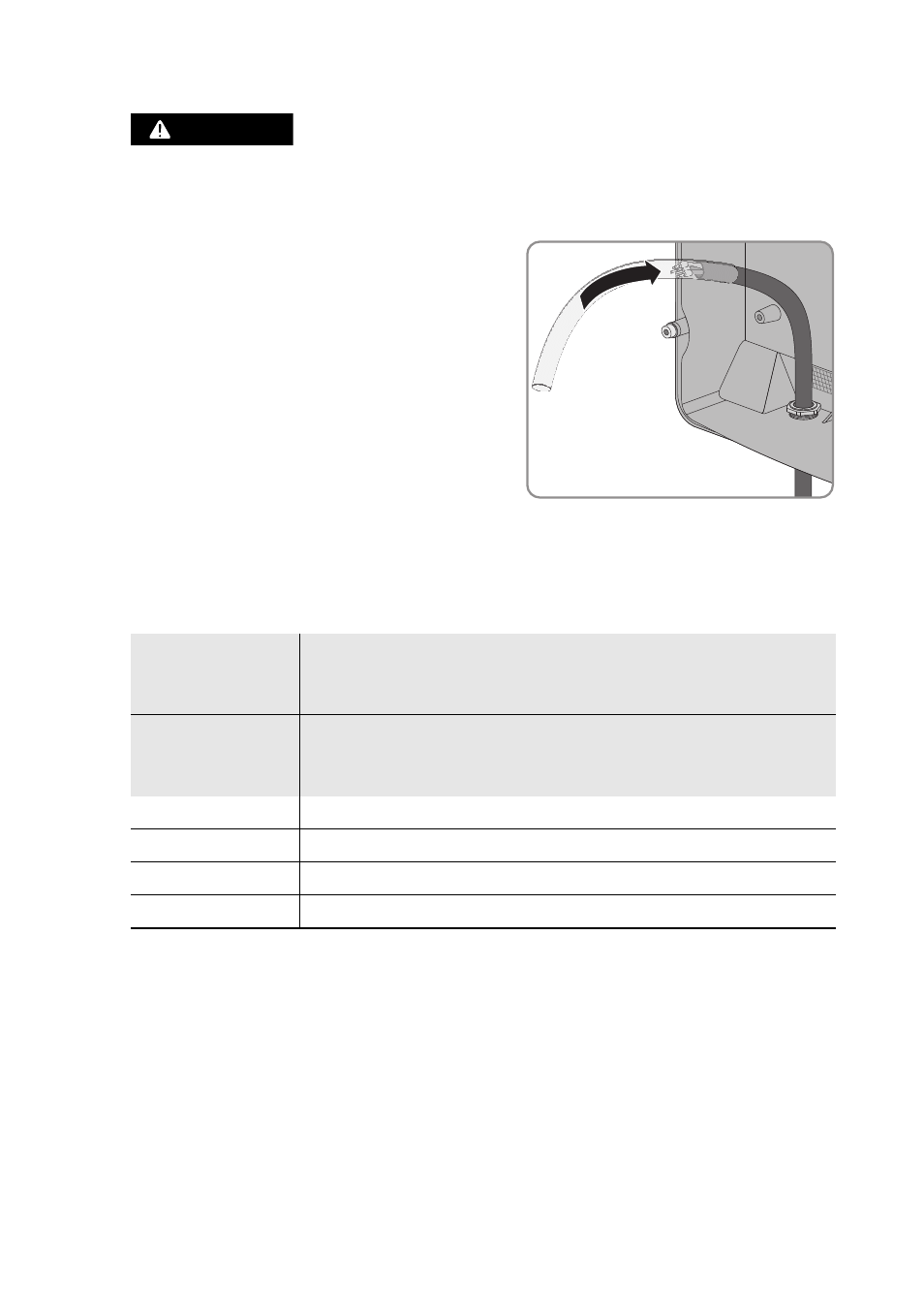

• Introdurre il cavo nell'inverter attraverso il tubo
di silicone. Il tubo di silicone deve avvolgere
completamente il cavo e i fili all'interno
dell'involucro dell'inverter.
• Se necessario accorciare il tubo di silicone alla
lunghezza necessaria.
• Se necessario, fissare il tubo di silicone con
fascette per cavi a entrambe le estremità del
cavo. Tagliare le estremità delle fascette per
cavi. Ciò evita i danni provocati dalle fascette
per cavi a contatto con le parti calde
dell'inverter.
Collegamento per
la comunicazione
inverter Cavo di rete
Pin Segnale EIA/TIA 568A
(a otto conduttori)
Colore del conduttore Profinet
(a quattro conduttori)
Colore del conduttore
2 TD+ Bianco/verde Giallo
3 TD- Verde Arancione
7 RD+ Bianco/arancione Bianco
5 RD- Arancione Blu
