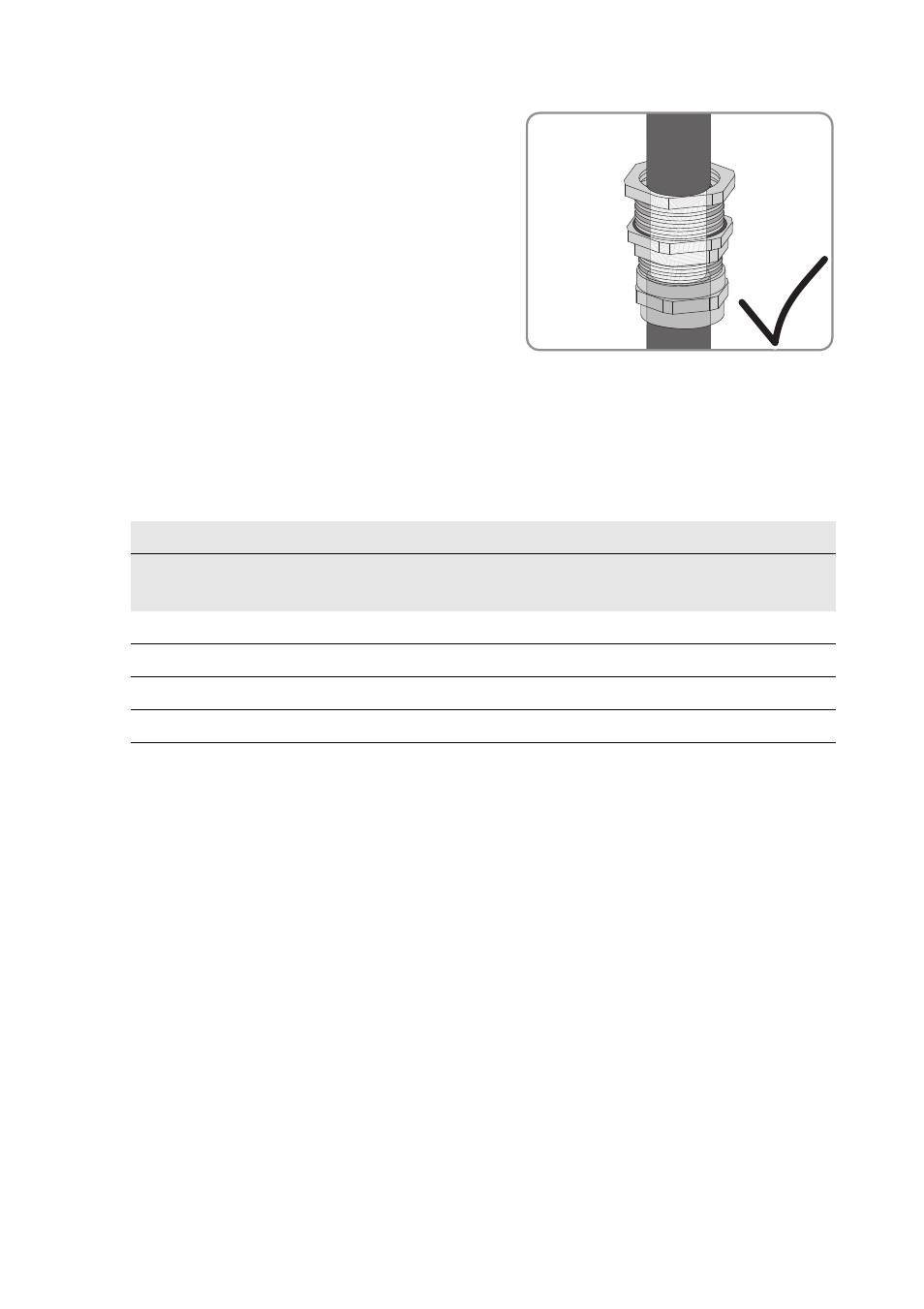

8. Introdurre delicatamente l'estremità del cavo
attraverso il pressacavo nell'inverter finché il morsetto
di schermatura non scatta in posizione sulla guaina.
9. Serrare il dado girello del pressacavo. Ciò impedisce lo spostamento del cavo e garantisce il
contatto fra morsetto di schermatura e guaina.
10. Sull'estremità del cavo rimuovere 40 mm di schermatura e di guaina. Prestare attenzione che i
resti del cavo non cadano nell'inverter.
11. Sull'estremità del cavo spelare i 4 fili necessari di 6 mm. Tenere presente il tipo di cavo:
12. Accorciare tutti gli altri conduttori fino alla schermatura.
13. Applicare i puntalini alle estremità dei fili.
Cavo di rete
Segnale
EIA/TIA 568A (a otto conduttori)
Colore del conduttore Profinet (a quattro conduttori)
Colore del conduttore
TD+ Bianco/verde Giallo
TD- Verde Arancione
RD+ Bianco/arancione Bianco
RD- Arancione Blu
