5 Collegamento SMA Solar Technology AG
18 SPW-WebconPB-IA-it-11 Istruzioni per l´installazione
Procedura:
2. Aprire l'inverter (v. le istruzioni per l'installazione dell'inverter).
3. Rimuovere dall'interno un tappo cieco dal lato inferiore dell'involucro dell'inverter.

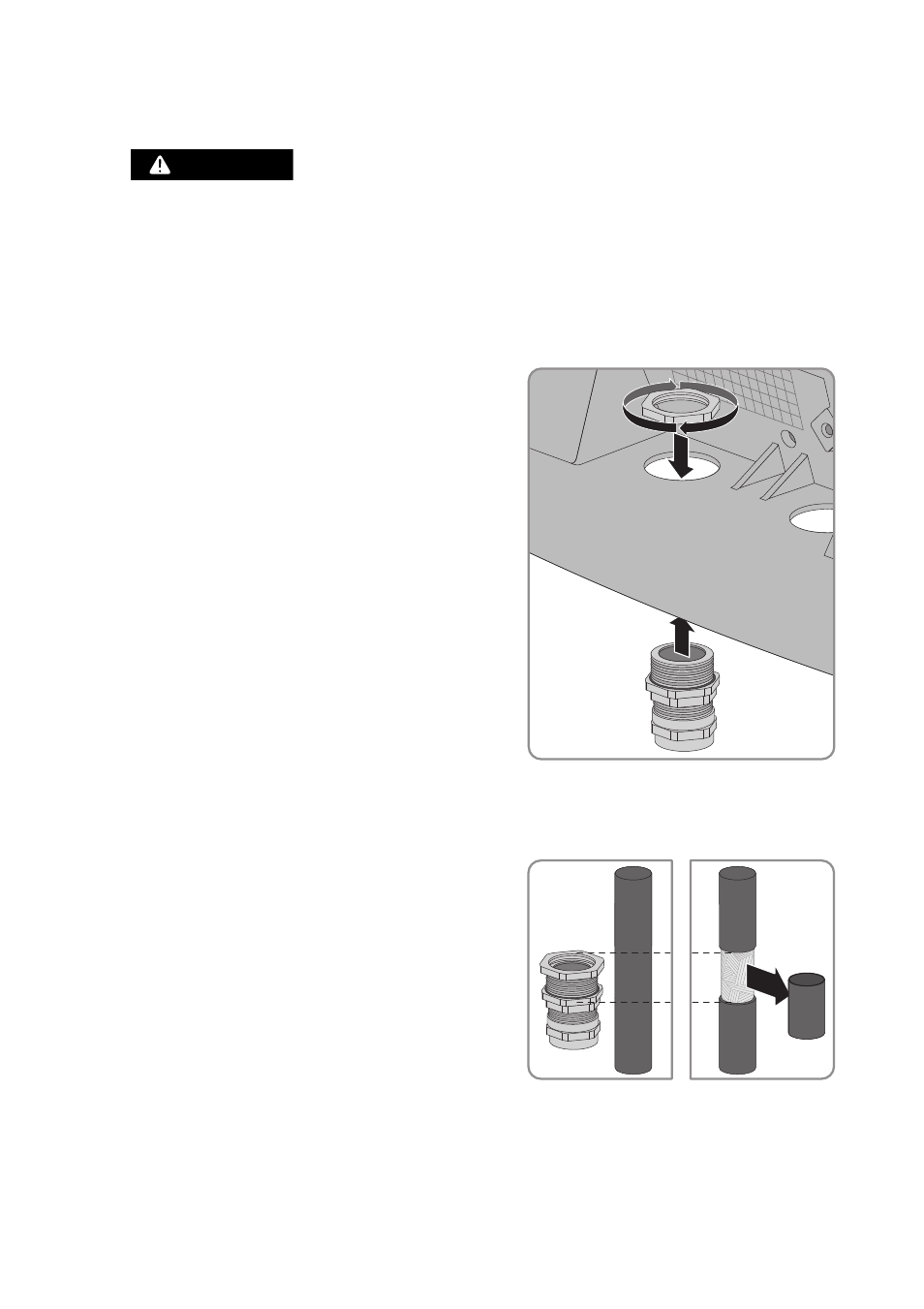

4. Applicare il pressacavo con controdado sull'apertura
nell'involucro. Prestare attenzione che il lato
scanalato del controdado sia rivolto verso l'involucro
dell'inverter.
5. Con il cavo misurare la distanza fra la connessione per la comunicazione e il controdado del
pressacavo e contrassegnare il punto sul cavo. Rispettare la conduttura per cavi consentita
(v. cap. 5.1).
6. Rimuovere 20 mm di schermatura al di sotto del
punto contrassegnato. Ciò consente il contatto fra il
morsetto di schermatura nel pressacavo e la guaina.
7. Allentare il dado girello del pressacavo senza rimuoverlo.
1.
1&3*$0-0
Pericolo di morte per scossa elettrica all'apertura dell'inverter
Sui componenti dell'inverter conduttori di tensione sono presenti tensioni potenzialmente letali.
• Sconnettere l'inverter sul lato CA e CC (v. le istruzioni per l'installazione dell'inverter).
Rispettare il tempo di scarica dei condensatori.
