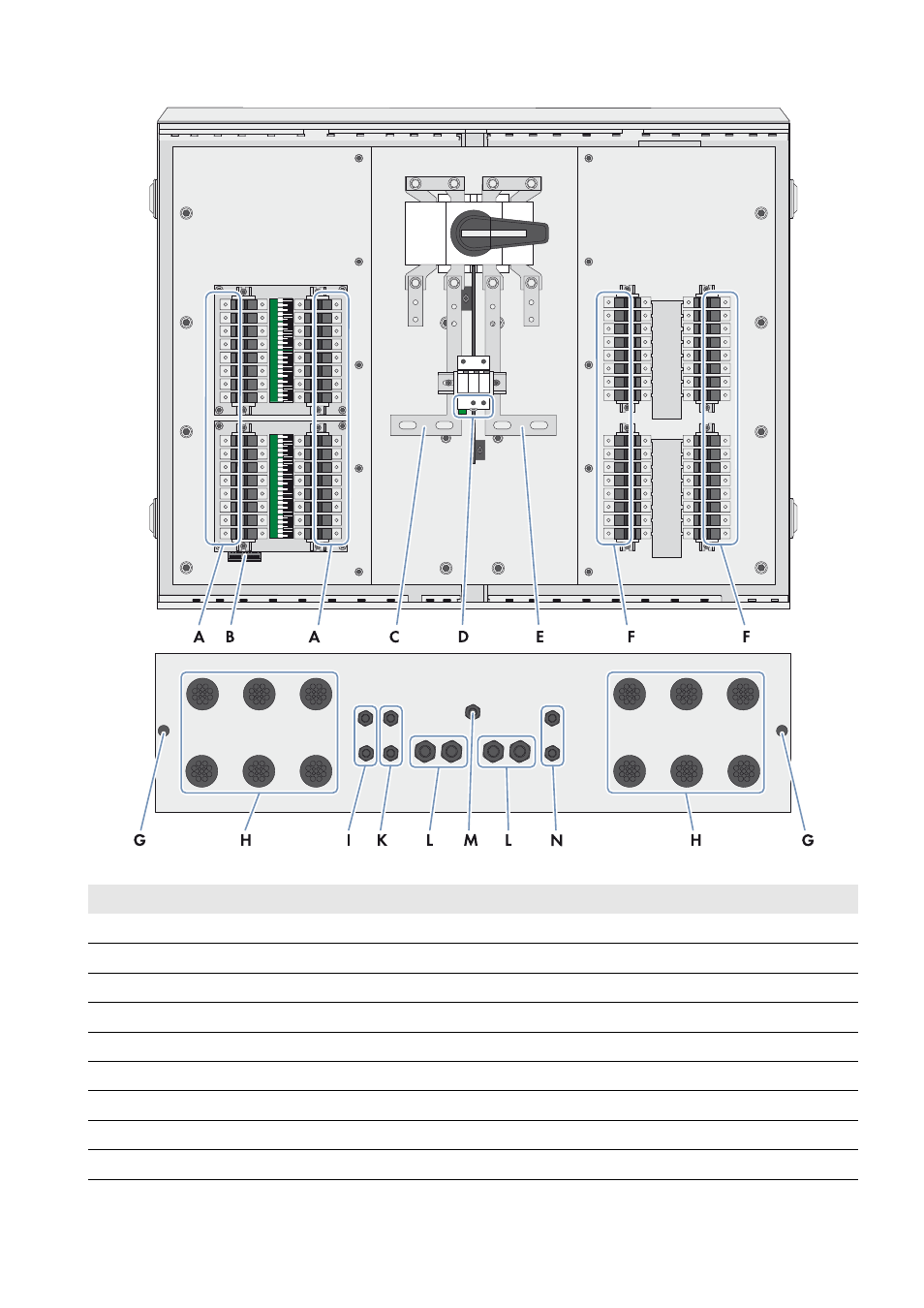

Figura 19: Componenti principali di Sunny String-Monitor SSM (nell’esempio: SSM16-21-BS)
Posizione Denominazione
A Collegamenti dei cavi di stringa, polo +
B Collegamento dei cavi dati
C Collegamento del cavo principale CC, polo +
D Collegamento del cavo di messa a terra
E Collegamento del cavo principale CC, polo -
F Collegamenti dei cavi di stringa, polo -
G Scarico della condensa
H Piastra pressacavo
I Pressacavo con guarnizioni ad anello ritagliabili
