SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione SSMxx-21-IA-BS-JP-it-20 33

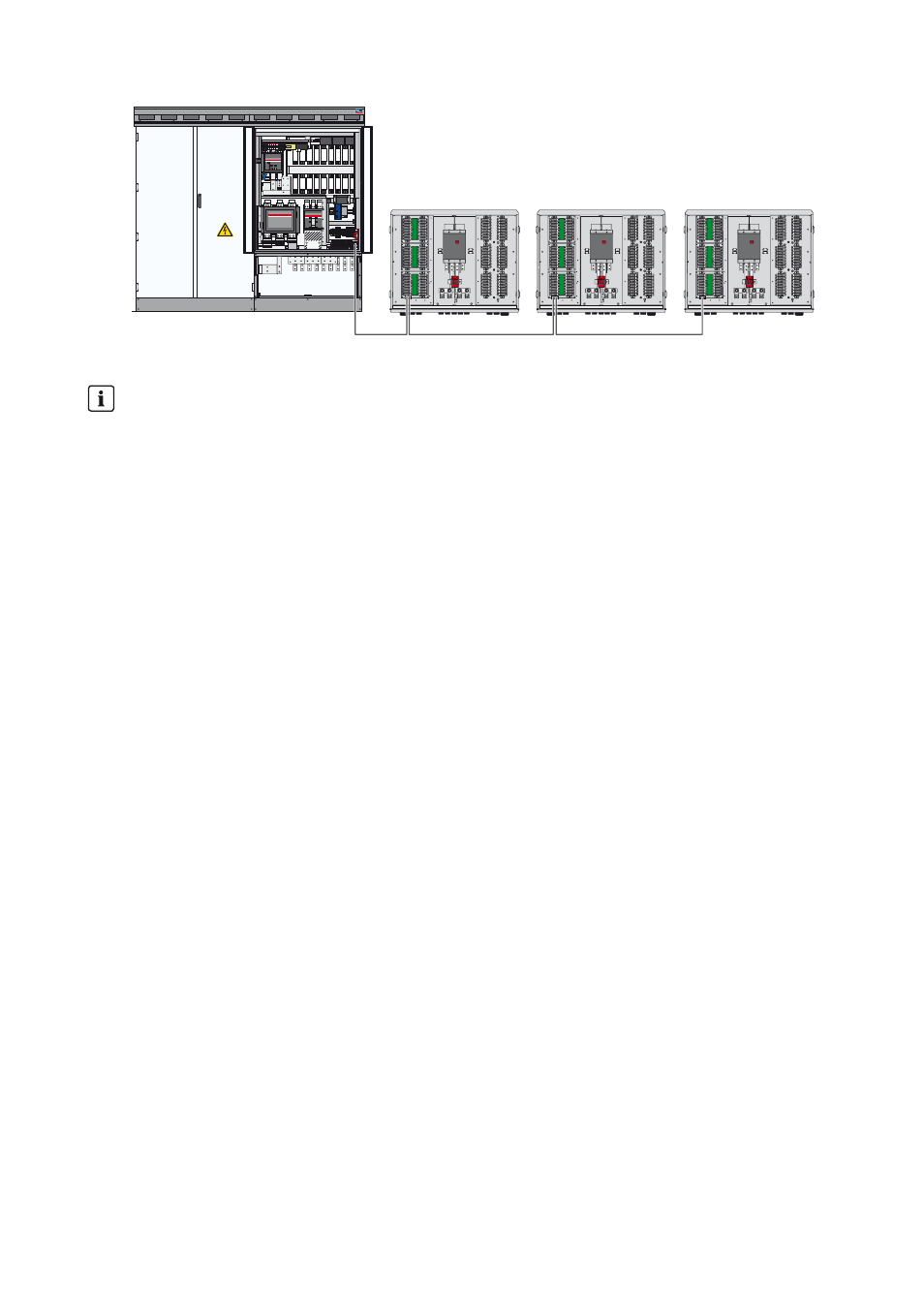

Figura 14: Collegamento di Sunny String-Monitor al bus di comunicazione RS485 (esempio)
I cavi dati vengono collegati al circuito di misurazione inferiore String-Monitor Unit con un terminale.
Procedura:
Per collegare i cavi dati in Sunny String-Monitor, eseguire le seguenti azioni nella sequenza indicata. I paragrafi
successivi ne illustrano lo svolgimento preciso.
• Preparazione dei cavi dati
• Collegamento dei cavi dati al terminale
• Collegamento del terminale a String-Monitor Unit
Preparazione dei cavi dati
Presupposto:
☐ I cavi dati devono essere inseriti in Sunny String-Monitor attraverso i pressacavi (v. cap. 6.2 “Inserimento dei cavi
nell’armadio elettrico”, pag. 24).
Altro materiale necessario (non compreso nel contenuto della fornitura):
☐ 1 puntalino per sezione conduttore 6 mm
2
Procedura:
1. Spelare i cavi dati di 100 mm.
2. Sfilacciare la schermatura dei cavi dati.
3. Unire la schermatura sfilacciata su un lato di ciascun cavo dati e intrecciarla.
4. Se si collegano 2 cavi dati, intrecciare tra di loro le rispettive schermature.
5. Accorciare la schermatura intrecciata a 20 mm.
6. Applicare e crimpare i puntalini sulla schermatura a treccia.
Numero limitato di String-Monitor Unit per hub
Il numero di String-Monitor Unit collegate è limitato per via dell’alimentazione di tensione dei circuiti di misurazione
lungo i cavi dati.
• Collegare max 10 String-Monitor Unit per hub.
I diversi Sunny String-Monitor dispongono di un numero diverso di String-Monitor Unit:
• Sunny String-Monitor SSM8-21: 1 String-Monitor Unit
• Sunny String-Monitor SSM16-21: 2 String-Monitor Unit
