6 Collegamento elettrico SMA Solar Technology AG
24 SSMxx-21-IA-BS-JP-it-20 Istruzioni per l’installazione
6 Collegamento elettrico
6.1 Sicurezza durante il collegamento elettrico
6.2 Inserimento dei cavi nell’armadio elettrico

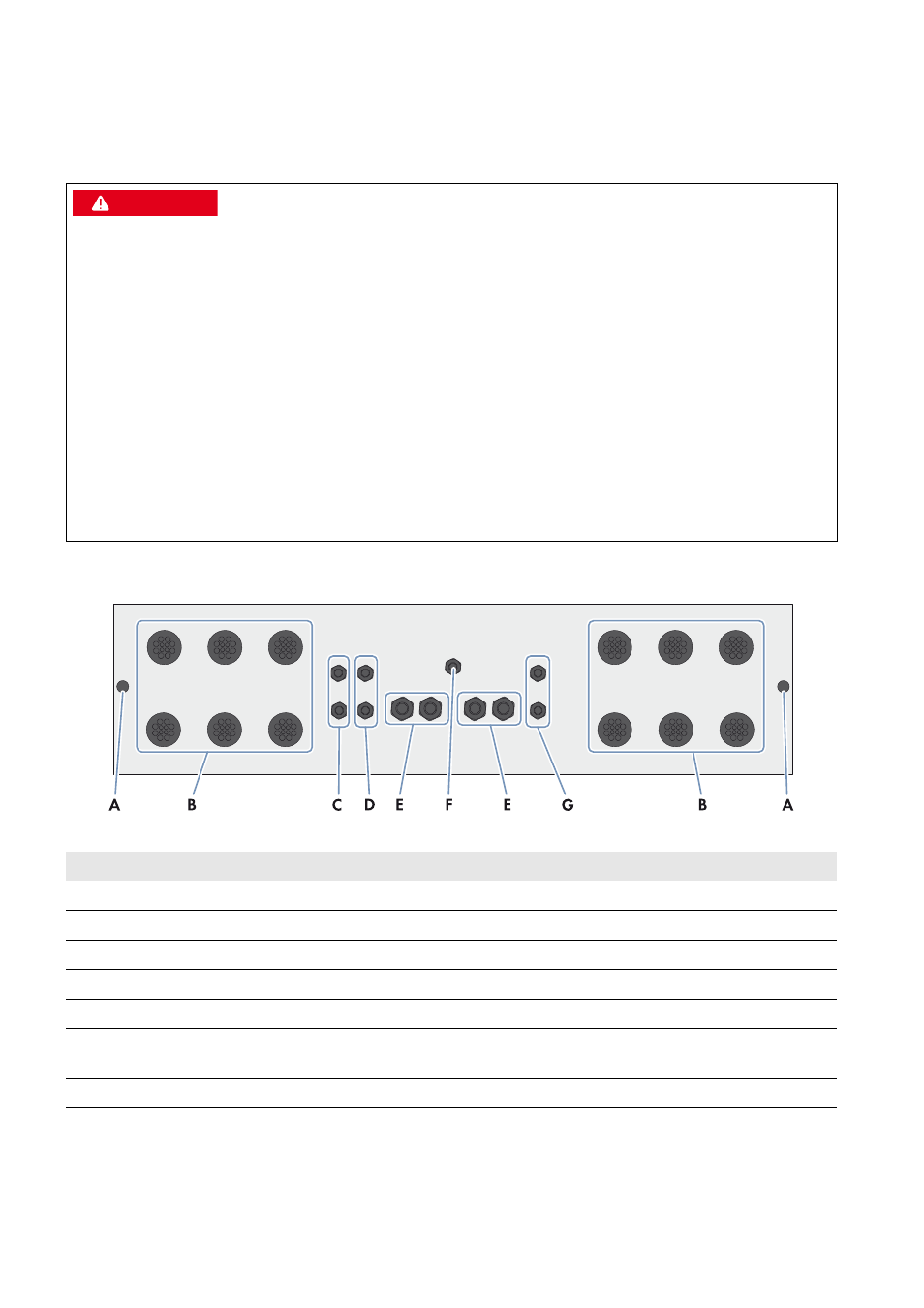

Figura 9: Vista dal basso di Sunny String-Monitor con pressacavi (esempio)
Passaggio dei cavi nella piastra pressacavo
SMA Solar Technology AG raccomanda di predisporre uno scarico della trazione aggiuntivo per i cavi di stringa.
3(5,&2/2
Pericolo di morte per folgorazione
Sui componenti sotto tensione di Sunny String-Monitor sono presenti tensioni elevate. È consentito eseguire interventi su
Sunny String-Monitor solo quando l’apparecchio è privo di tensione e in conformità con le direttive valide nel luogo di
installazione.
• Disinserire:
– Disattivare il sezionatore CC su Sunny String-Monitor.
– Estrarre i fusibili CC dall’inverter centrale o dal distributore principale CC in assenza di corrente. A tale scopo
utilizzare l’impugnatura per fusibili ACR per bassa tensione.
– Aprire i portafusibili di Sunny String-Monitor solo in assenza di corrente.
• Assicurare l’apparecchio contro i reinserimenti accidentali.
• Verificare l’assenza di tensione.
• Collegare a terra e cortocircuitare.
• Coprire o proteggere altre parti vicine sotto tensione. I coperchi protettivi devono essere sempre montati.
Posizione Denominazione Spiegazione
A Scarico della condensa ‒
B Piastra pressacavo Per il collegamento dei cavi di stringa
C Pressacavo con guarnizioni ad anello ritagliabili Per il collegamento dei cavi dati
D Tappo di tenuta Riserva
E Pressacavo con guarnizioni ad anello ritagliabili Per il collegamento dei cavi principali CC
F Pressacavo con guarnizioni ad anello ritagliabili Per il collegamento del cavo di messa a
terra
G Tappo di tenuta Riserva
