SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione SSMxx-21-IA-BS-JP-it-20 29
6.5.2 Collegamento dei cavi principali CC alla sbarra collettrice

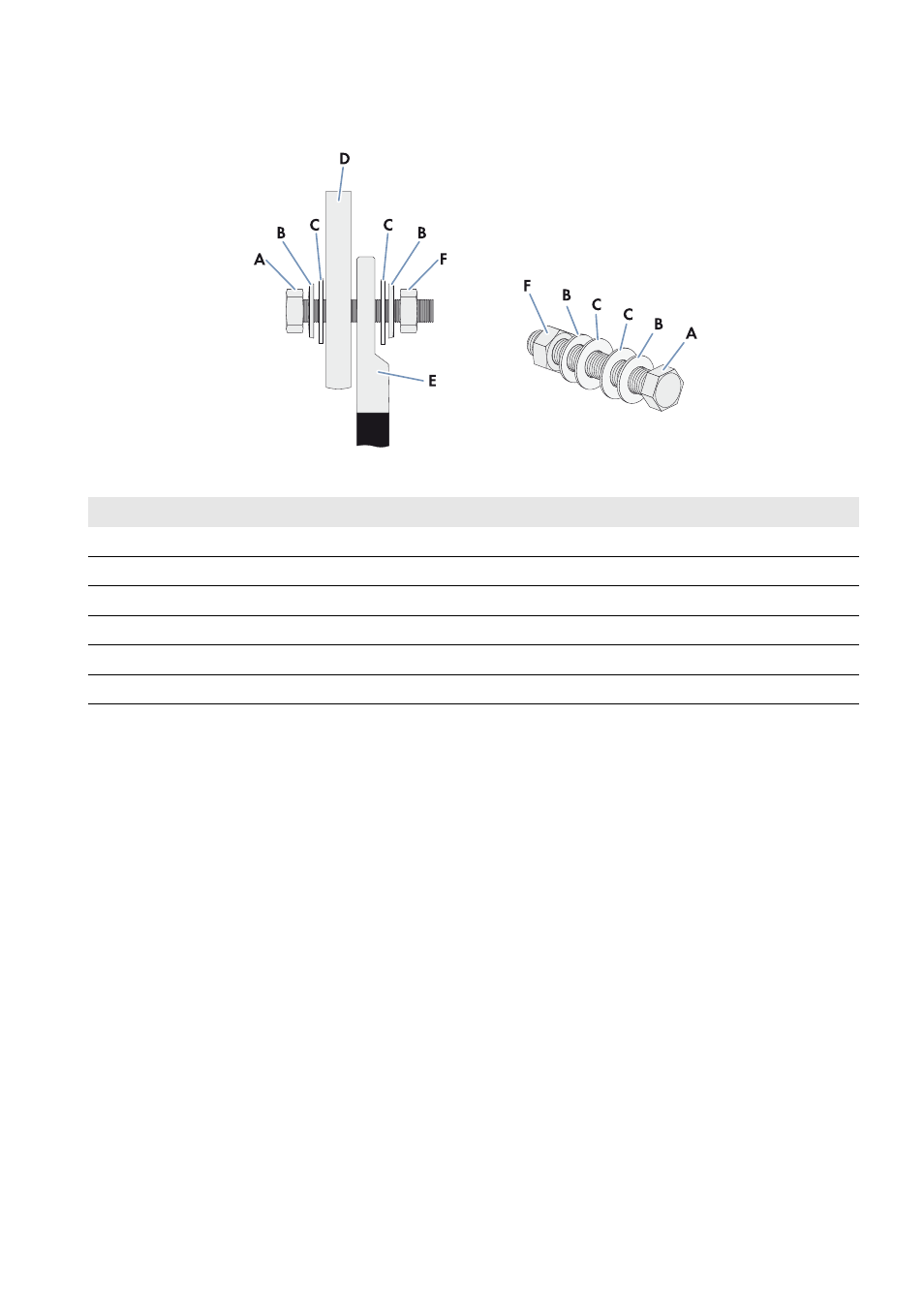

Figura 12: Struttura del collegamento con un capocorda ad anello
Altro materiale necessario (non compreso nel contenuto della fornitura):
☐ Capicorda ad anello (dimensioni: per vite M12)
☐ Panno pulito
☐ Detergente a base di etanolo
Procedura:
1. Spelare i cavi principali CC.
2. Dotare i cavi principali CC di capicorda ad anello.
3. Pulire le superfici di contatto con un panno pulito e un detergente a base di etanolo e successivamente non toccarle
più.
4. Collegare i cavi principali CC conformemente allo schema elettrico (coppia: 60 Nm). Nel farlo, utilizzare
esclusivamente le viti in dotazione e collegare a ogni sbarra collettrice non più di 2 cavi principali CC uno accanto
all’altro.
5. Fissare i cavi principali CC alla sbarra collettrice.
Posizione Denominazione
A Vite M12
B Rondella elastica
C Rondella piana
D Barre di rame stagnate
E Capocorda ad anello stagnato
F Dado M12
