SMA Solar Technology AG 6 Collegamento elettrico
Istruzioni per l’installazione SSMxx-21-IA-BS-JP-it-20 27
6.3.2 SSM8-21-BS-JP/SSM16-21-BS-JP
Le dotazioni di Sunny String-Monitor dipendono dalla versione ordinata. Nei grafici di riepilogo è rappresentata la
dotazione massima di Sunny String-Monitor.

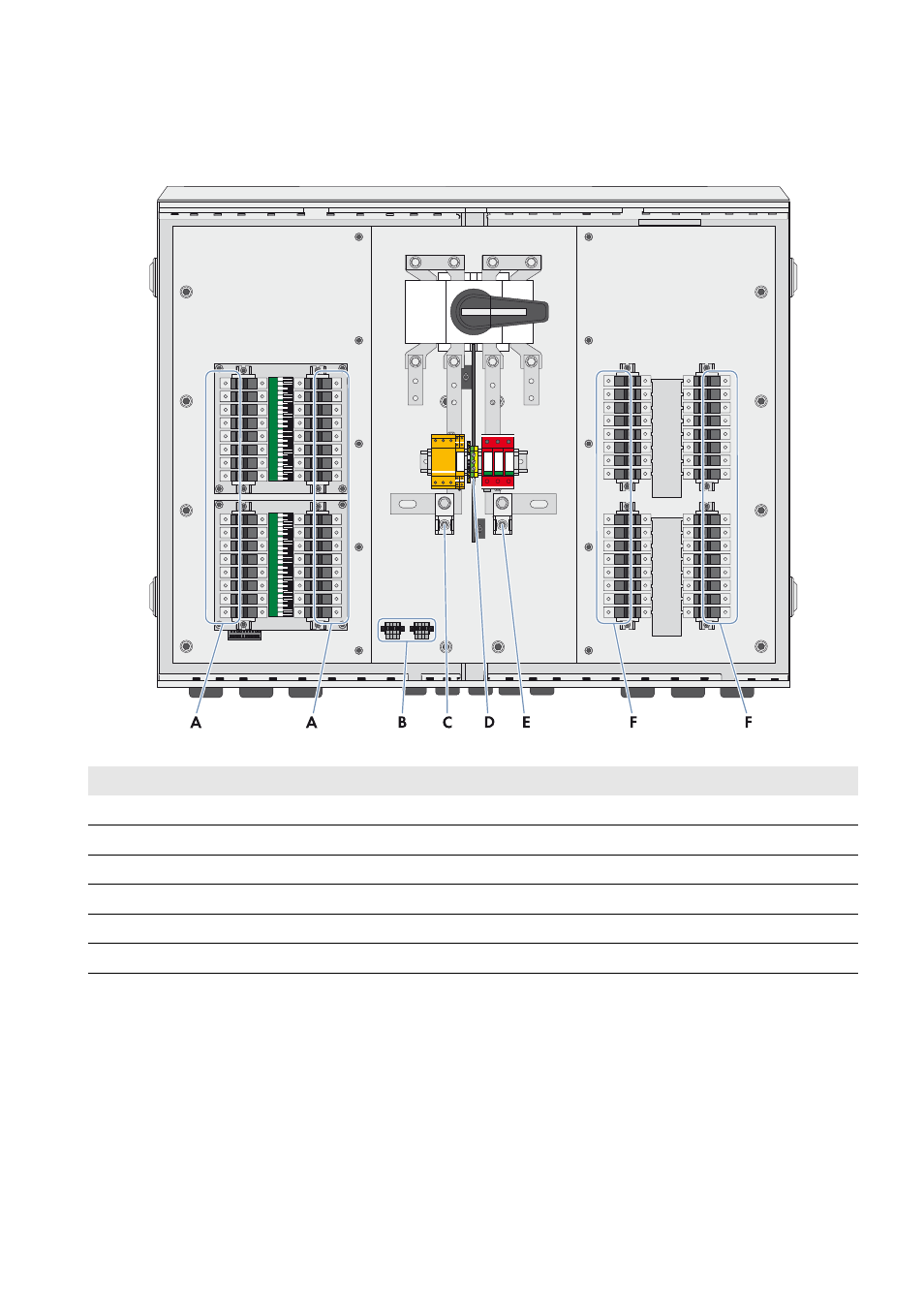

Figura 11: Collegamenti (sull’esempio di SSM 16-21-BS-JP)
6.4 Collegamento dei cavi di stringa
SMA Solar Technology AG raccomanda l’utilizzo di puntalini per il collegamento dei cavi di stringa ai portafusibili.
Requisiti dei cavi:
☐ Necessario 1 cavo PV1-F
☐ Sezione del conduttore del cavo di stringa in caso di collegamento di 1 cavo ai portafusibili: 0,75 mm
2 … 16 mm 2
Procedura:
1. Fissare i cavi di stringa a una sbarra collettrice.
Posizione Denominazione
A Collegamenti dei cavi di stringa, polo +
B Collegamento dei cavi dati
C Collegamento del cavo principale CC, polo +
D Collegamento del cavo di messa a terra
E Collegamento del cavo principale CC, polo -
F Collegamenti dei cavi di stringa, polo -
