Definizione di un pezzo grezzo
Dopo aver creato un nuovo programma, il TNC avvia
immediatamente il dialogo per l'immissione della definizione del

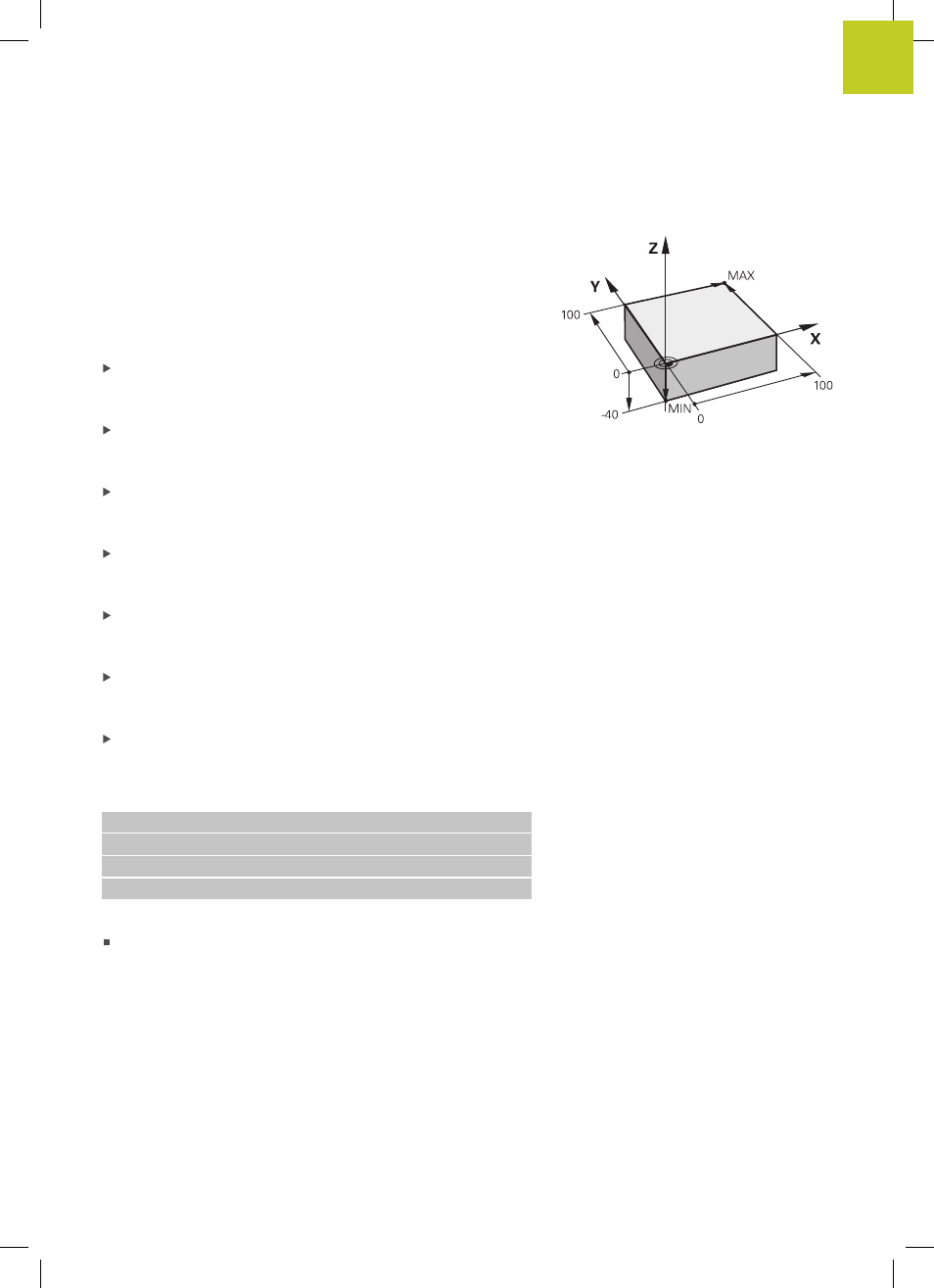

pezzo grezzo. Come pezzo grezzo definire sempre un quadrato con
l'indicazione del punto MIN e MAX, riferiti all'origine selezionata.
Dopo aver creato un nuovo programma, il TNC avvia
automaticamente la definizione del prezzo grezzo e richiede i relativi
dati necessari:
Asse di lavoro mandrino Z - Piano XY: Inserire l'asse attivo
del mandrino. G17 è memorizzato come valore di preset,
confermare con il tasto ENT
Definizione pezzo grezzo: minimo X: inserire la minima
coordinata X del pezzo grezzo riferita all'origine, ad es. 0,
confermare con il tasto ENT
Definizione pezzo grezzo: minimo Y: inserire la minima
coordinata Y del pezzo grezzo riferita all'origine, ad es. 0,
confermare con il tasto ENT
Definizione pezzo grezzo: minimo Z: inserire la minima
coordinata Z del pezzo grezzo riferita all'origine, ad es. -40,
confermare con il tasto ENT
Definizione pezzo grezzo: massimo X: inserire la massima
coordinata X del pezzo grezzo riferita all'origine, ad es. 100,
confermare con il tasto ENT
Definizione pezzo grezzo: massimo Y: inserire la massima
coordinata Y del pezzo grezzo riferita all'origine, ad es. 100,
confermare con il tasto ENT
Definizione pezzo grezzo: massimo Z: inserire la massima
coordinata Z del pezzo grezzo riferita all'origine, ad es. 0,
confermare con il tasto ENT: il TNC chiude il dialogo
Blocchi esemplificativi NC
%NUOVO G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 X+100 Y+100 Z+0 *
N99999999 %NUOVO G71 *
Informazioni dettagliate su questo argomento
Definizione pezzo grezzo: Pagina 94
