Programmazione: programmazione di profili
6.5 Movimenti traiettoria – Coordinate polari
6
212
TNC 640 | Manuale utente Programmazione DIN/ISO | 8/2013
Programmazione di una traiettoria elicoidale
Inserire il senso di rotazione e l'angolo totale
incrementale
G91 H con lo stesso segno, altrimenti
l'utensile potrebbe muoversi su una traiettoria errata.
Per l'angolo totale
G91 H può essere inserito un
valore tra -99 999,9999° e +99 999,9999°.
Angolo delle coordinate polari: inserire in modo
incrementale l'angolo totale che l'utensile percorre
sulla traiettoria elicoidale.
Dopo l'inserimento
dell'angolo selezionare l'asse utensile con un
tasto di selezione assi.
Inserire la Coordinata in modo incrementale per
l'altezza della traiettoria elicoidale
Inserire la Correzione raggio come specificato
nella tabella

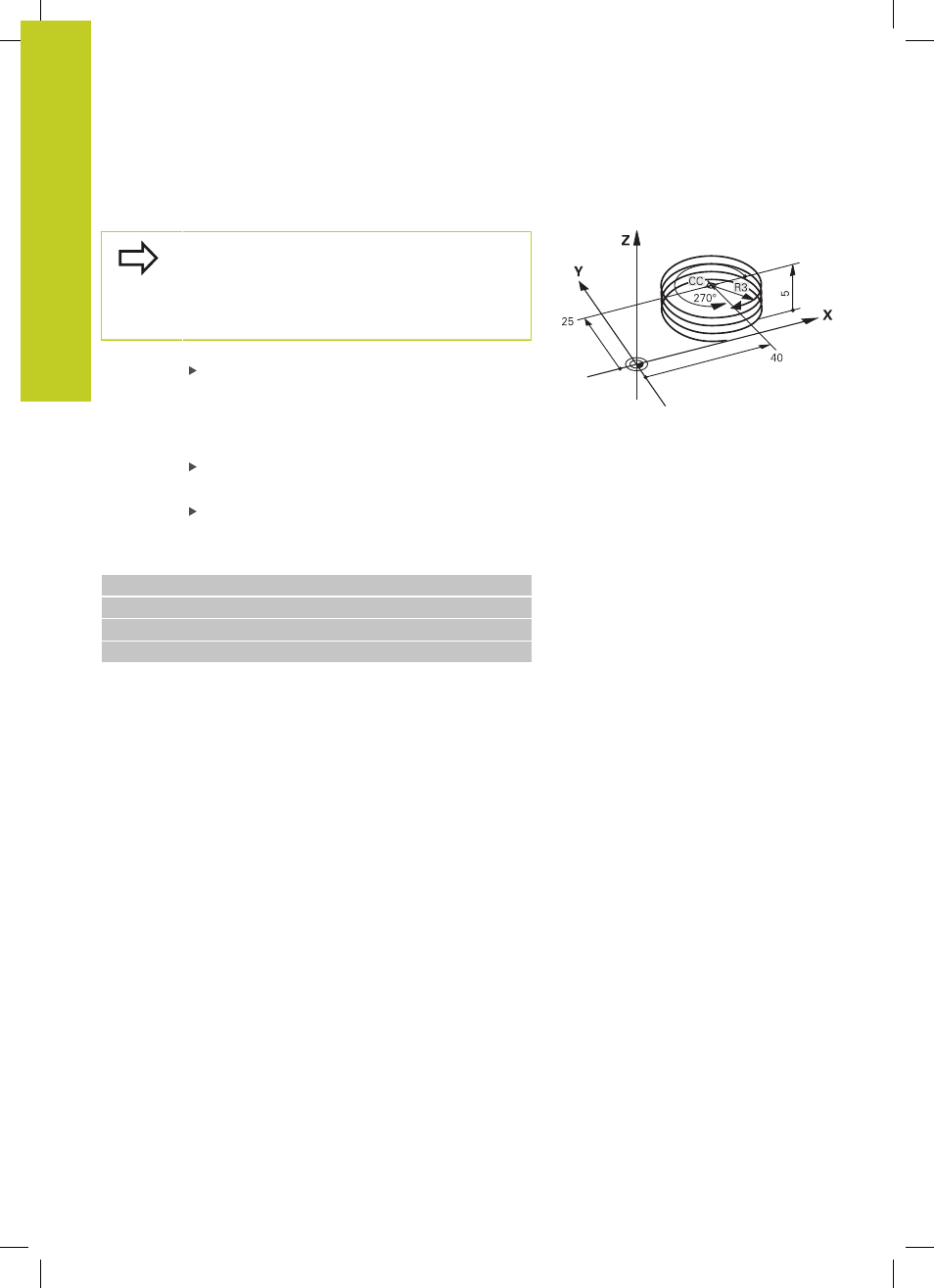

Blocchi esemplificativi NC: filettatura M6 x 1 mm con 5 principi
N120 I+40 J+25 *
N130 G01 Z+0 F100 M3 *
N140 G11 G41 R+3 H+270 *
N150 G12 G91 H-1800 Z+5 *
