452 Funzionamento manuale e allineamento
14.2 Spostament
o degli assi macc
hina
Display volantino

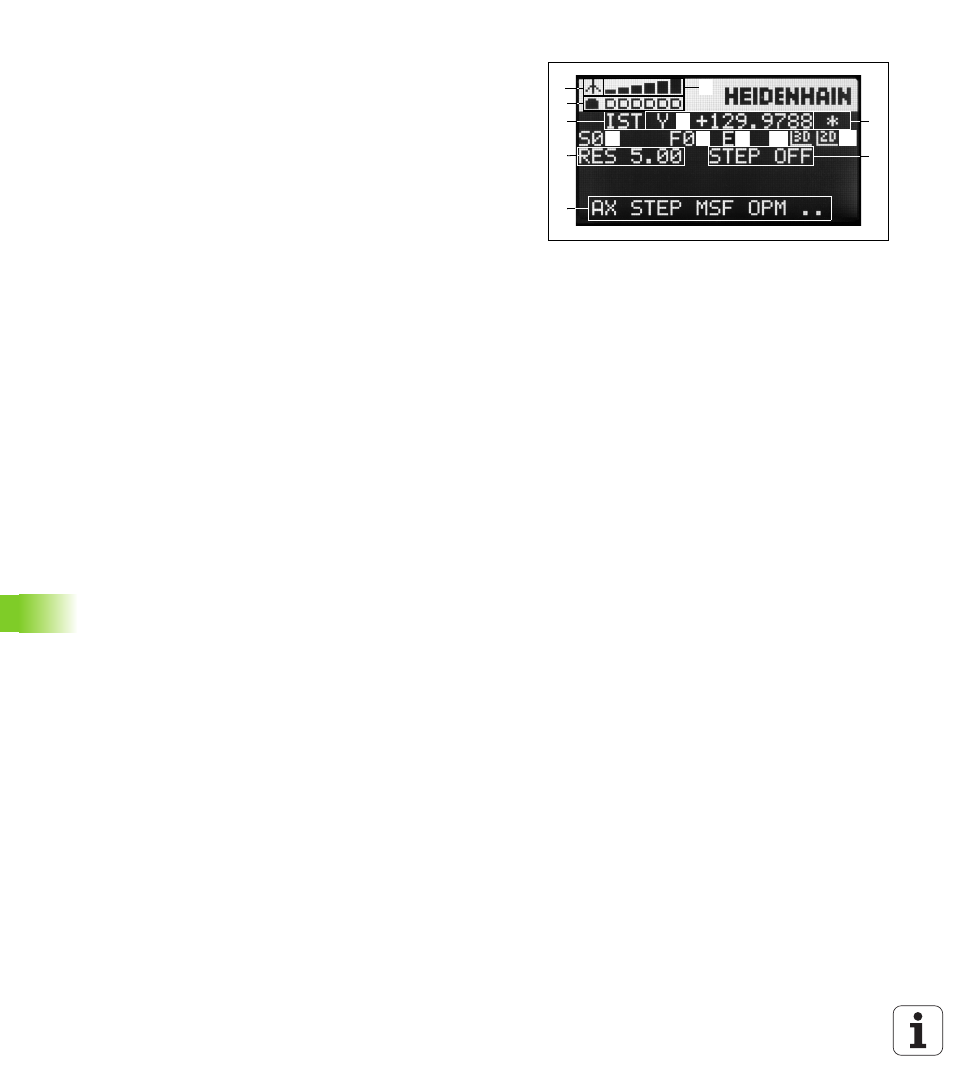

Il display del volantino (vedere figura) è composto da una riga di
intestazione e 6 righe di stato in cui il TNC visualizza le seguenti
informazioni:
1
3
12
2 8
4
5 7
6
9 9 2 11 10 10
2
5
13
14
1 Solo per volantino radio HR 550 FS:
Visualizzazione se il volantino si trova nella docking station o se la
modalità radio è attivo
2 Solo per volantino radio HR 550 FS:
Visualizzazione dell'intensità di campo, 6 barre = intensità di
campo massima
3 Solo per volantino radio HR 550 FS:
Stato di carica dell'accumulatore, 6 barre = stato di carica
massimo. Durante l'operazione di carica una barra scorre da
sinistra verso destra
4 REALE : tipo di posizione visualizzata
5 Y+129.9788 : posizione dell'asse selezionato
6 * : STIB (controllo numerico in funzione); esecuzione programma
avviata o asse in movimento
7 S0 : numero giri attuale del mandrino
8 F0 : avanzamento attuale, con cui l'asse selezionato viene
spostato al momento
9 E : messaggio di errore presente
10 3D : la funzione Rotazione piano di lavoro è attiva
11 2D : la funzione Rotazione base è attiva
12 RES 5.0 : risoluzione del volantino attiva. Percorso in mm/giro
(°/giro per assi rotativi), che l'asse selezionato esegue per un giro
del volantino
13 STEP ON oppure OFF: posizionamento incrementale attivo oppure
inattivo. In caso di funzione attiva, il TNC visualizza anche il passo
di spostamento attivo
14 Livello softkey: selezione di diverse funzioni, descrizione nei
paragrafi successivi
