4.5 Gr
afica a linee 3D (funzione FCL2)

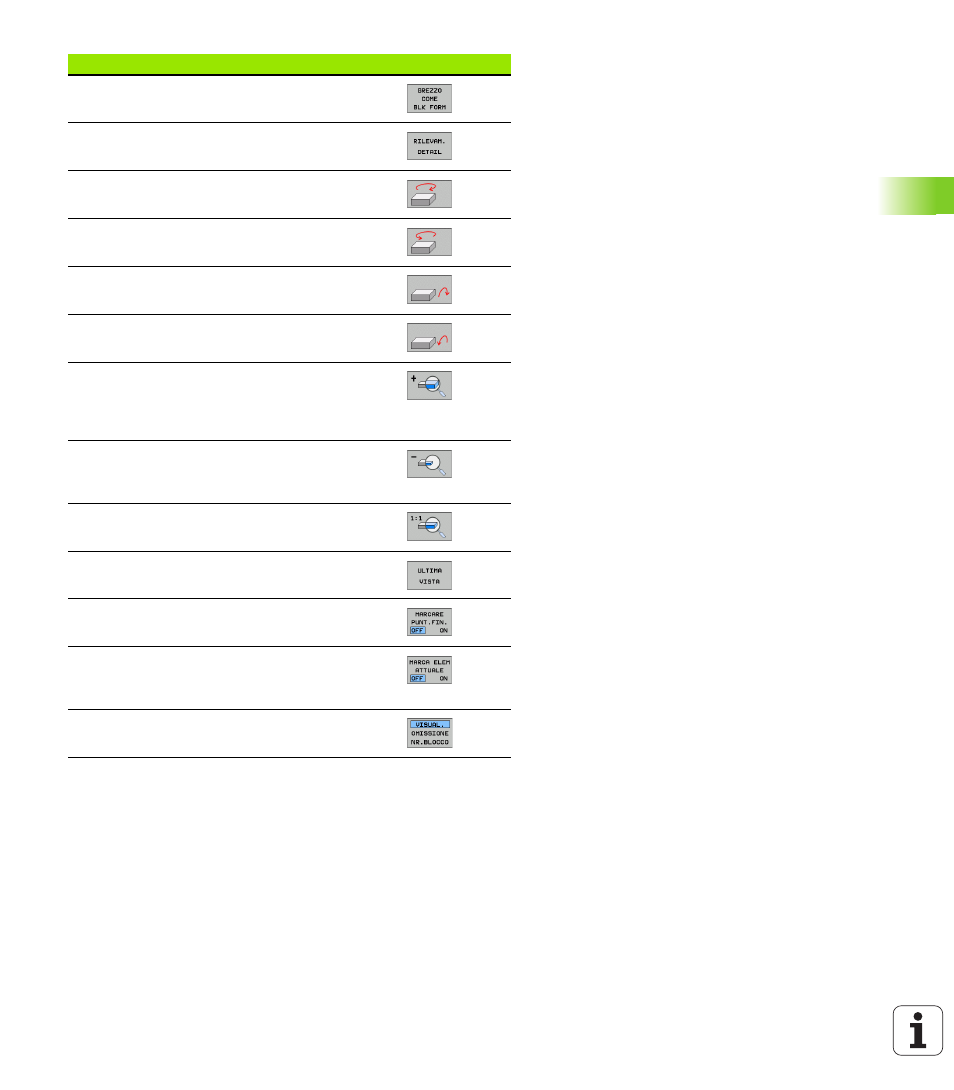

Reset dell'ingrandimento con visualizzazione del
pezzo secondo il BLK FORM programmato
Conferma del dettaglio
Rotazione del pezzo in senso orario
Rotazione del pezzo in senso antiorario
Inclinazione del pezzo all'indietro
Inclinazione del pezzo in avanti
Ingrandimento a passi della rappresentazione.
Se la rappresentazione è ingrandita, il TNC
mostra nella riga in basso della finestra grafica il
carattere Z
Riduzione a passi della rappresentazione. Se la
rappresentazione è ridotta, il TNC mostra nella
riga in basso della finestra grafica il carattere Z
Rappresentazione del pezzo in dimensione
originale
Rappresentazione del pezzo nell'ultima
visualizzazione attiva
Visualizzazione/mascheratura con un punto sulla
linea dei punti finali programmati
Visualizzazione/mascheratura a colori nella
finestra sinistra del blocco NC selezionato nella
grafica a linee 3D
Visualizzazione/mascheratura dei numeri di
blocco
Funzione Softkey
