HEIDENHAIN iTNC 530 337
1
1
.2 Contr
o
llo anticollisione dinamico (opzione sof
tw
a
re
)

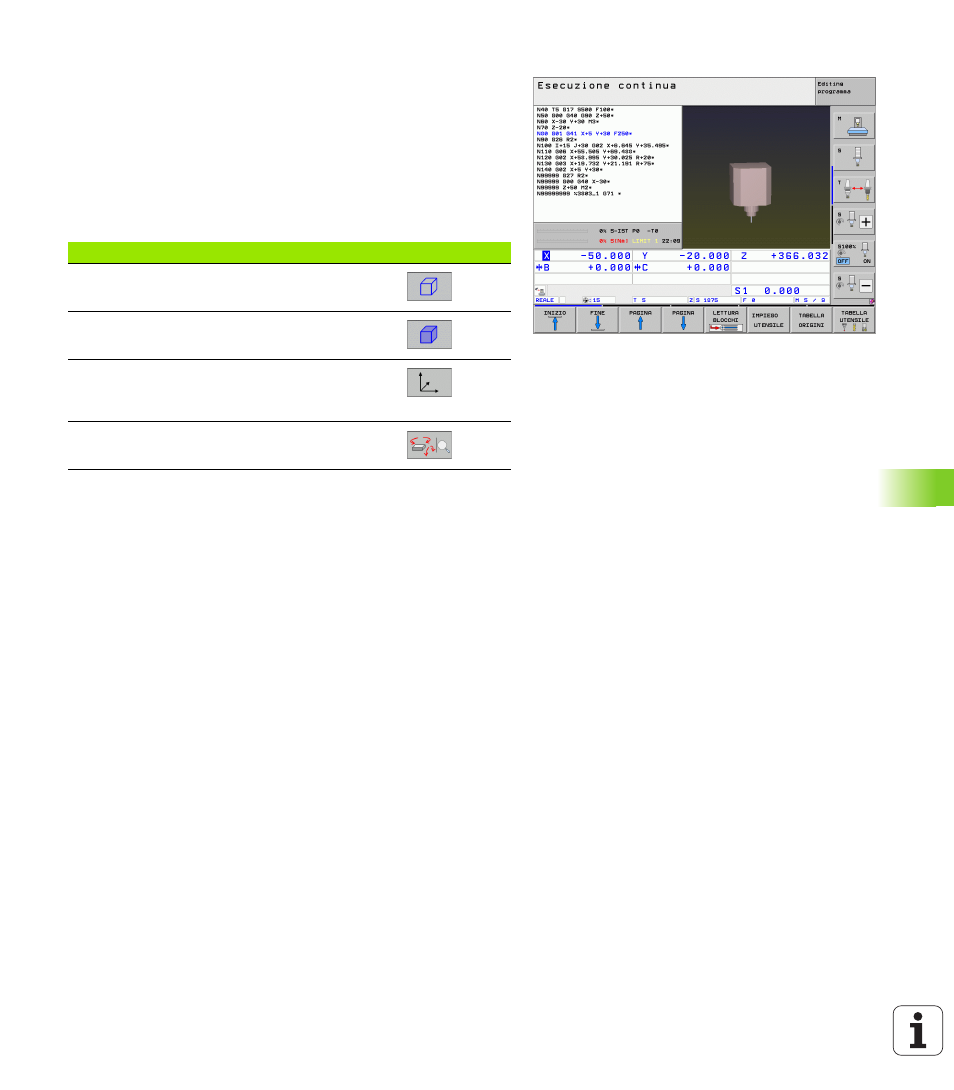

Rappresentazione grafica dello spazio protetto
(funzione FCL4)
Mediante il tasto Ripartizione dello schermo si possono visualizzare in
tre dimensioni gli elementi di collisione fissi definiti sulla macchina e i
dispositivi di serraggio dimensionati (vedere "Esecuzione continua ed
Esecuzione singola" a pagina 68).
Tenendo premuto il tasto destro del mouse, si può ruotare la vista
completa degli elementi di collisione. Tramite softkey è anche
possibile la selezione tra diversi modi di visualizzazione:
Funzione Softkey
Commutazione tra modello a linee e
visualizzazione solida
Commutazione tra visualizzazione solida e
visualizzazione trasparente
Visualizzazione/non visualizzazione dei sistemi di
coordinate, che si creano attraverso le
trasformazioni nella descrizione cinematica
Funzioni di orientamento, rotazione e zoom
