187
Gestione di f
ile DXF (opzione
sof
tw
a
re)

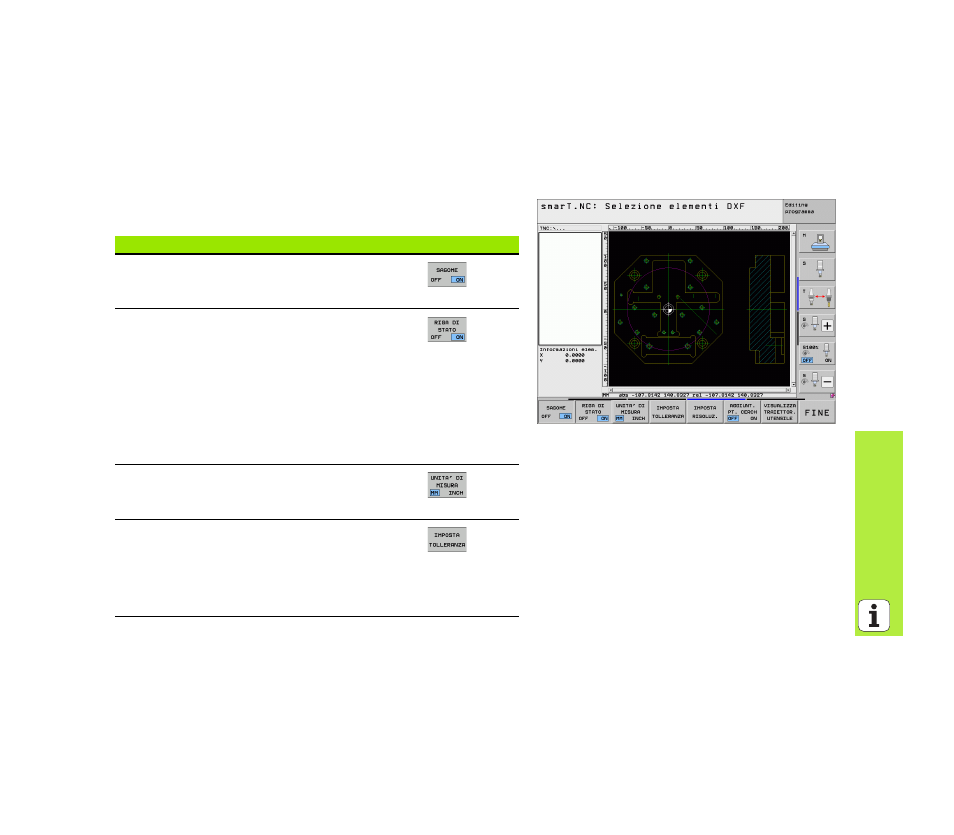

Impostazioni base
Sul terzo livello softkey sono disponibili diverse possibilità di
impostazione.
Impostazione
Softkey
Visualizza/nascondi righelli: il TNC visualizza i righelli
sul margine sinistro e superiore del disegno. I valori
indicati sul righello sono riferiti all'origine del disegno.
Visualizza/nascondi riga di stato: il TNC visualizza la
riga di stato sul margine inferiore del disegno. Nella
riga di stato sono disponibili le seguenti informazioni:
Unità di misura attiva (MM o INCH)
Coordinate X e Y della posizione corrente del
mouse
Nel modo SELEZ. PROFILO il TNC indica se il
profilo selezionato è aperto (open contour) o
chiuso (closed contour)
Unità di misura MM/INCH: impostare l'unità di
misura del file DXF. Il TNC crea in questa unità di
misura anche il programma di profilo
Impostazione della tolleranza. La tolleranza definisce
la misura in cui gli elementi di profilo adiacenti
possono distare tra loro. Attraverso la tolleranza si
possono compensare le imprecisioni compiute
durante la preparazione del disegno. L'impostazione
base dipende dalla dimensione del file DXF completo
