HEIDENHAIN iTNC 530 239
6.6 T
raiet
to
ri
e – Pr
ogr
ammazione liber
a dei pr
ofili FK
6.6 Traiettorie – Programmazione
libera dei profili FK
Principi fondamentali
I disegni dei pezzi non a norma NC contengono spesso dati di
coordinate che non possono essere inseriti con i tasti funzione grigi.
Può verificarsi, ad es. che:
„ le coordinate note si trovino sull'elemento del profilo o nelle sue
vicinanze,
„ i dati delle coordinate si riferiscano ad un altro elemento di profilo
oppure
„ siano note le indicazioni di direzione e quelle relative all'andamento
del profilo.
Tali dati si programmano direttamente sul TNC con la funzione
"Programmazione libera dei profili FK". Il TNC calcolerà il profilo dai dati
di coordinate noti e supporta il dialogo di programmazione con la

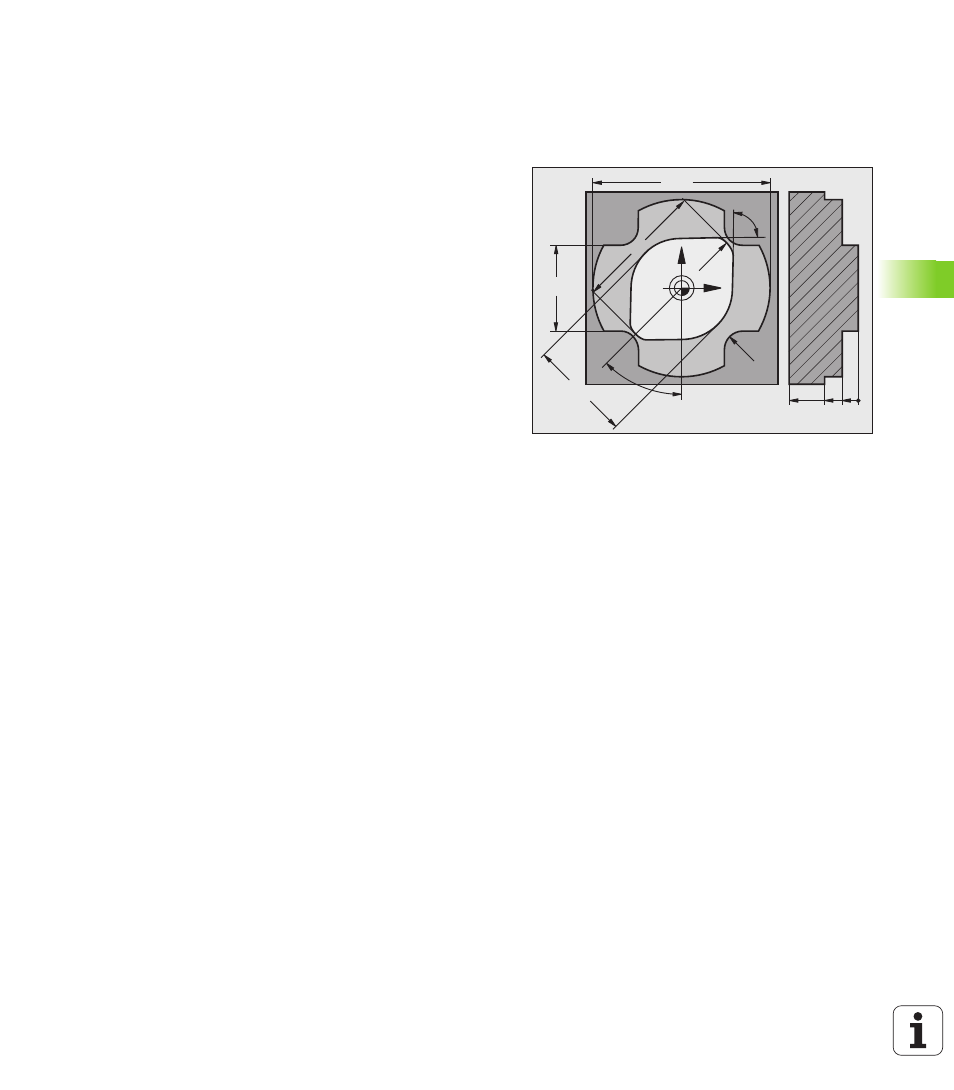

grafica FK interattiva. La figura in alto a destra illustra delle quote
inseribili nel modo più semplice tramite la programmazione FK.
Y
X
0 5 10 20
88.15°
¬36
45°
¬21
18
R4
28
R2.5
