6.1 Movimenti utensile
Funzioni traiettoria

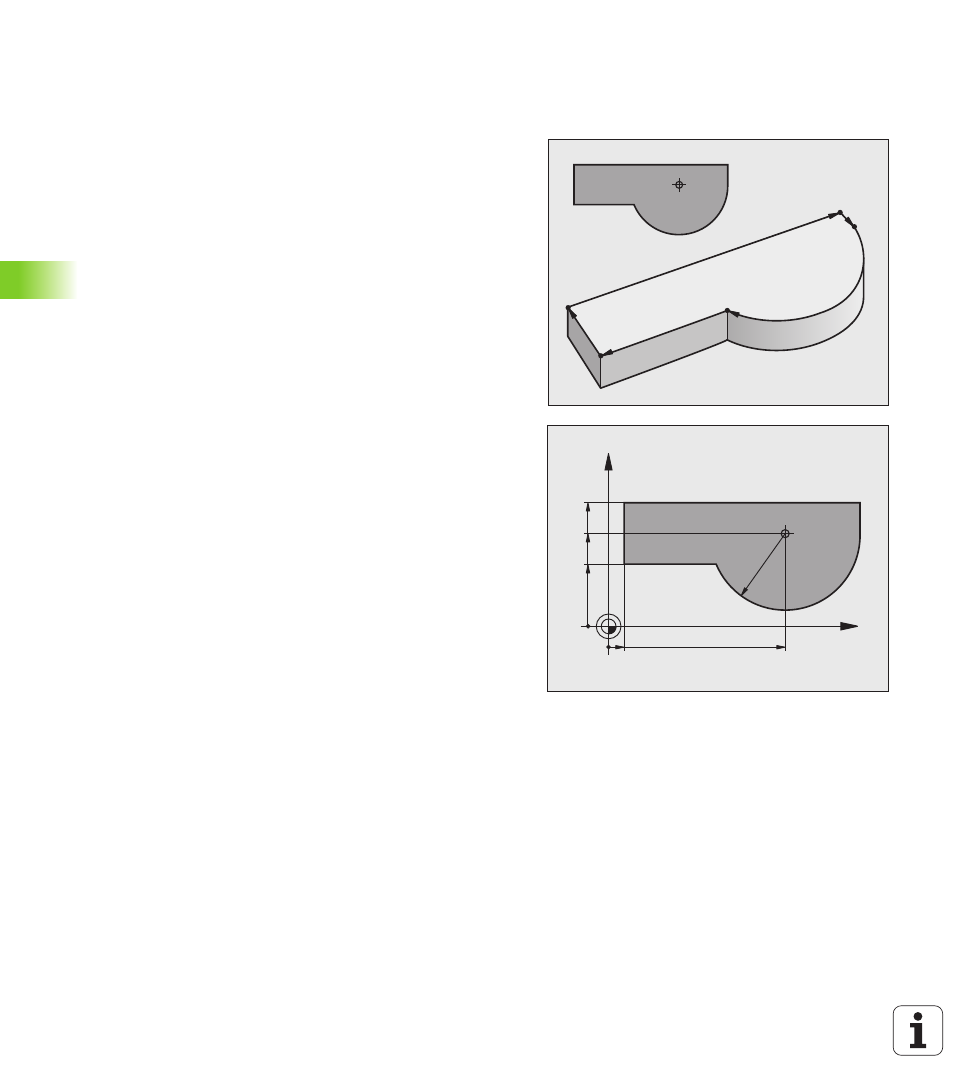

Il profilo di un pezzo è composto generalmente da più elementi di
profilo quali rette e archi di cerchio. Con le funzioni traiettoria si
programmano le traiettorie utensile per rette e archi di cerchio.
Programmazione libera dei profili FK
Quando non esistono disegni a norma NC o quando le quote sono
insufficienti per il programma NC, il profilo del pezzo viene
programmato con la funzione "Programmazione libera dei profili". I dati
mancanti verranno calcolati dal TNC.
Anche con la programmazione FK si programmano le traiettorie
utensile per rette e archi di cerchio.
Funzioni ausiliarie M
Con le funzioni ausiliarie del TNC si possono controllare
„ l'esecuzione del programma, ad es. un'interruzione dell'esecuzione
„ le funzioni macchina, come attivazione e disattivazione della
rotazione mandrino e del refrigerante
„ le traiettorie dell'utensile
Sottoprogrammi e ripetizioni di blocchi di
programma
I passi di lavorazione che si ripetono vengono programmati una sola
volta quale sottoprogramma o quale ripetizione di blocchi di
programma. Anche quando una parte del programma deve essere
eseguita solo a determinate condizioni, i relativi passi vengono
programmati in un sottoprogramma. Inoltre, un programma di
lavorazione può richiamare ed eseguire un altro programma.
La programmazione con sottoprogrammi o ripetizioni di blocchi di
programma è descritta nel capitolo 8.
L
L
L CC
C
X
Y
R40
115 10
80
60
40
CC
