HEIDENHAIN iTNC 530 219
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane

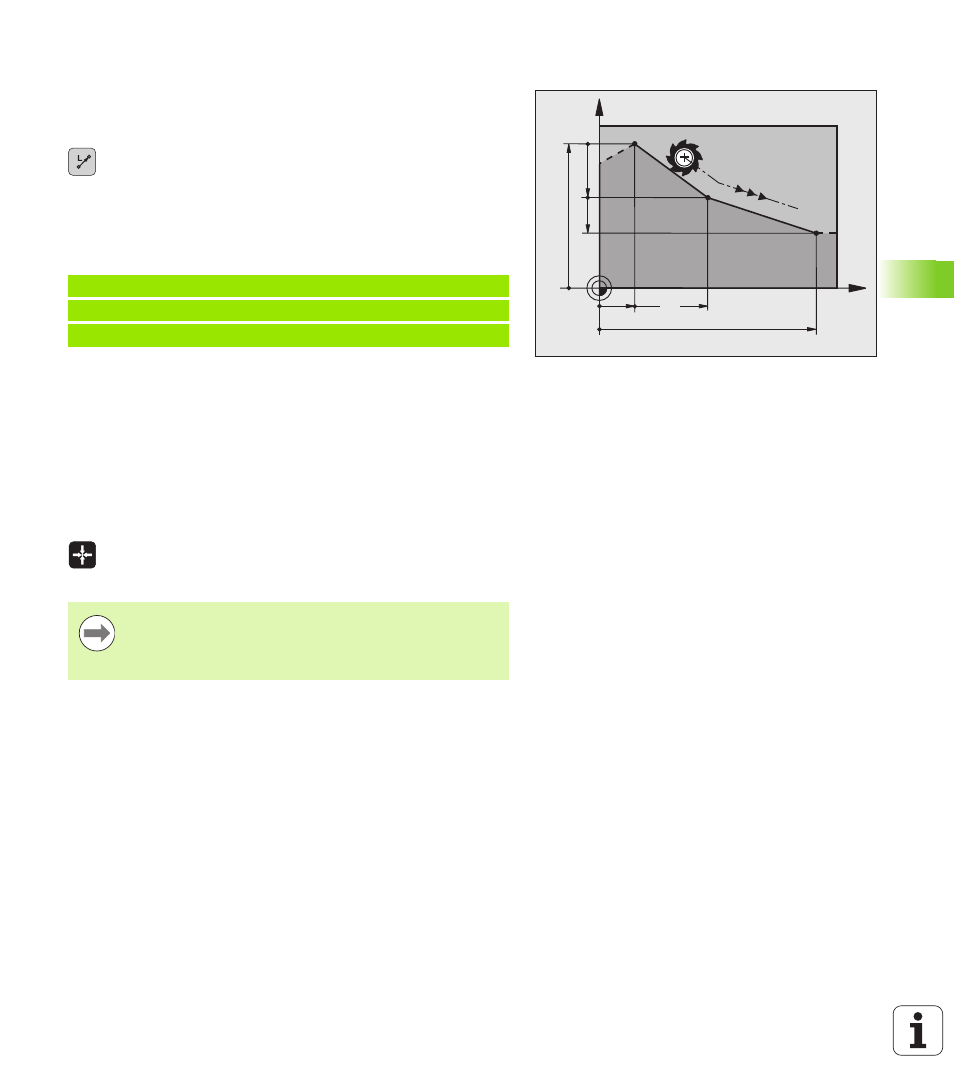

Retta L
Il TNC sposta l'utensile su una retta dalla sua posizione attuale al punto
finale della retta. Il punto di partenza corrisponde al punto finale del
blocco precedente.
U Coordinate del punto finale della retta, se necessario
U Correzione raggio RL/RR/R0
U Avanzamento F
U Funzione ausiliaria M
Blocchi esemplificativi NC
Conferma della posizione reale
Un blocco lineare (blocco L) può essere generato anche con il tasto
"CONFERMA POSIZIONE REALE":
U Portare l'utensile in modalità Funzionamento manuale sulla
posizione da confermare
U Commutare dalla visualizzazione dello schermo a Editing
programma
U Selezionare il blocco di programma dopo il quale si desidera inserire
il blocco L
U Premere il tasto "CONFERMA POSIZIONE REALE": il
TNC genera un blocco L con le coordinate della
posizione reale
X
Y
60
15
40
10
10
20
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Il numero degli assi che il TNC deve memorizzare nel
blocco L è da definirsi con la funzione MOD (vedere
"Selezione assi per la generazione di un blocco L", pagina
646).
