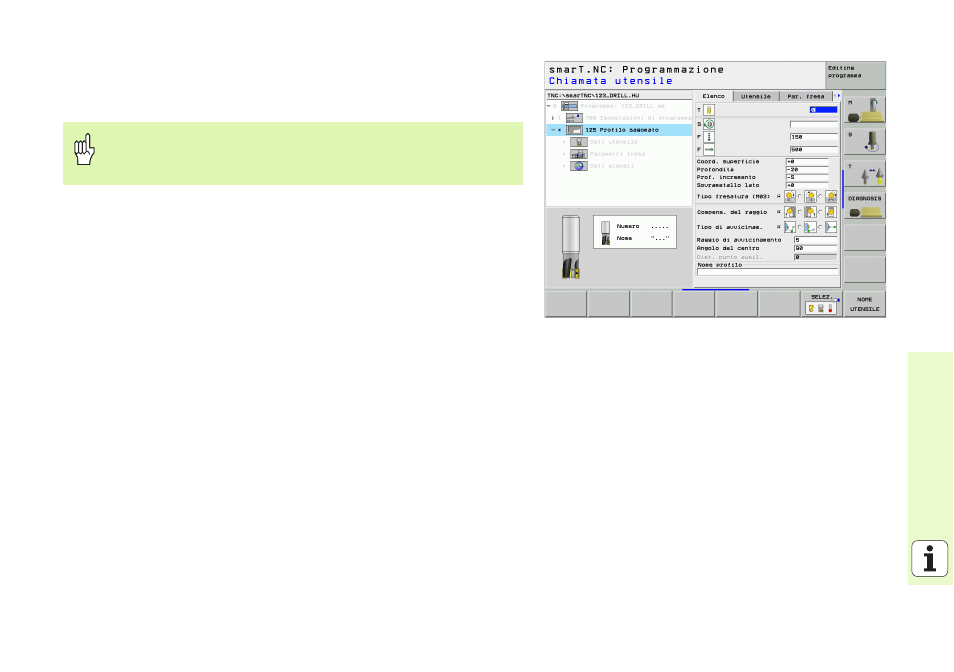

Unit 125 Profilo sagomato
Con il profilo sagomato si possono lavorare profili aperti e chiusi che sono
stati definiti in un programma .HC, o generati con il converter DXF.
Parametri nel modulo Panoramica:
8 T : numero oppure nome utensile (commutabile tramite softkey)
8 S : Numero di giri del mandrino [giri/min] o velocità di taglio [m/min]
8 F : Avanzamento in accostamento in profondità [mm/min], FU [mm/giro]
o FZ [mm/dente]
8 F : Avanzamento in fresatura [mm/min], FU [mm/giro] o FZ [mm/dente]
8 Coordinata superficie : Coordinata della superficie del pezzo a cui si
riferiscono le profondità indicate
8 Profondità : Profondità di fresatura
8 Profondità di accostamento : quota dei singoli accostamenti
dell’utensile
8 Sovrametallo laterale : sovrametallo per finitura
8 Tipo di fresatura : fresatura concorde, fresatura discorde o
lavorazione con pendolamento
8 Correzione del raggio : Lavorazione del profilo con correzione a
sinistra, correzione a destra o senza correzione
8 Tipo di avvicinamento : avvicinamento tangenziale su un arco di
cerchio o avvicinamento tangenziale su una retta o avvicinamento
perpendicolare al profilo
Scegliere il punto iniziale e finale del profilo in modo che ci sia
spazio sufficiente per i movimenti di avvicinamento e
allontanamento!
