Unit 265 Fresatura di filettature elicoidale

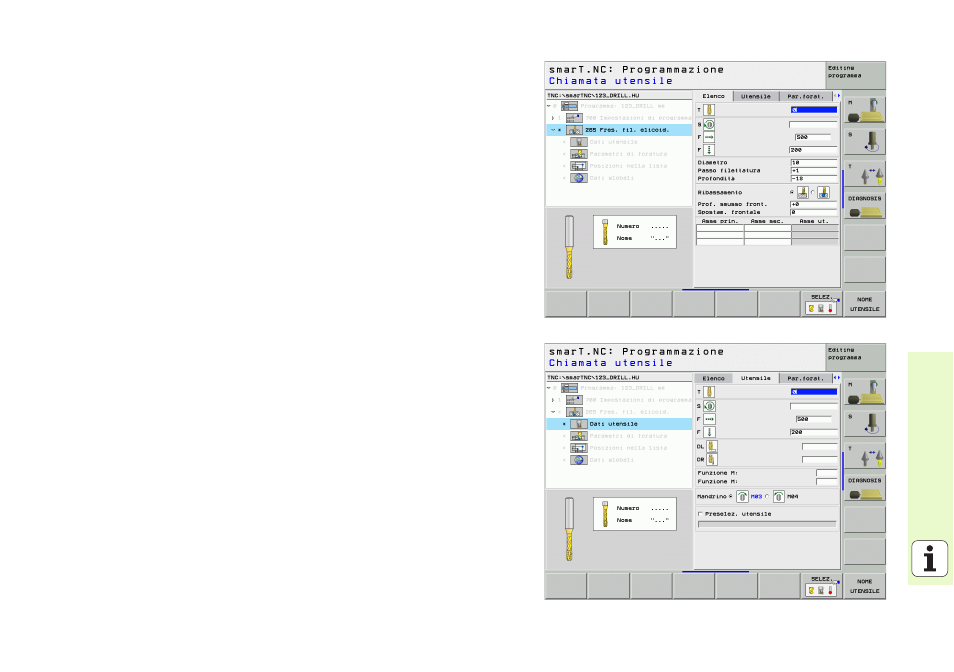

Parametri nel modulo Panoramica:
8 T : numero oppure nome utensile (commutabile tramite softkey)
8 S : Numero di giri del mandrino [giri/min] o velocità di taglio [m/min]
8 F : Avanzamento in fresatura
8 F : Avanzamento in allargatura [mm/min] o FU [mm/giro]
8 Diametro : diametro nominale della filettatura
8 Passo della filettatura : passo della filettatura
8 Profondità : profondità di filettatura
8 Operazione di allargatura : selezione se l'allargatura deve avvenire
prima o dopo la fresatura di filettature
8 Profondità di allargatura frontale : profondità durante l'allargatura
frontale
8 Eccentricità frontale : distanza di cui il TNC sposta il centro
dell’utensile rispetto al centro del foro
8 Posizioni di lavorazione (vedere "Definizione delle posizioni di
lavorazione" a pagina 111.)
Parametri aggiuntivi nel modulo di dettaglio Tool:
8 DL : valore delta lunghezza per utensile T
8 DR : valore delta raggio per utensile T
8 Funzione M : Funzioni ausiliarie M qualsiasi
8 Mandrino : senso di rotazione del mandrino. smarT.NC imposta di
serie M3
8 Preselezione utens. : se necessario, numero dell’utensile successivo
per accelerare il cambio utensile (dipende dalla macchina)
