Generalità

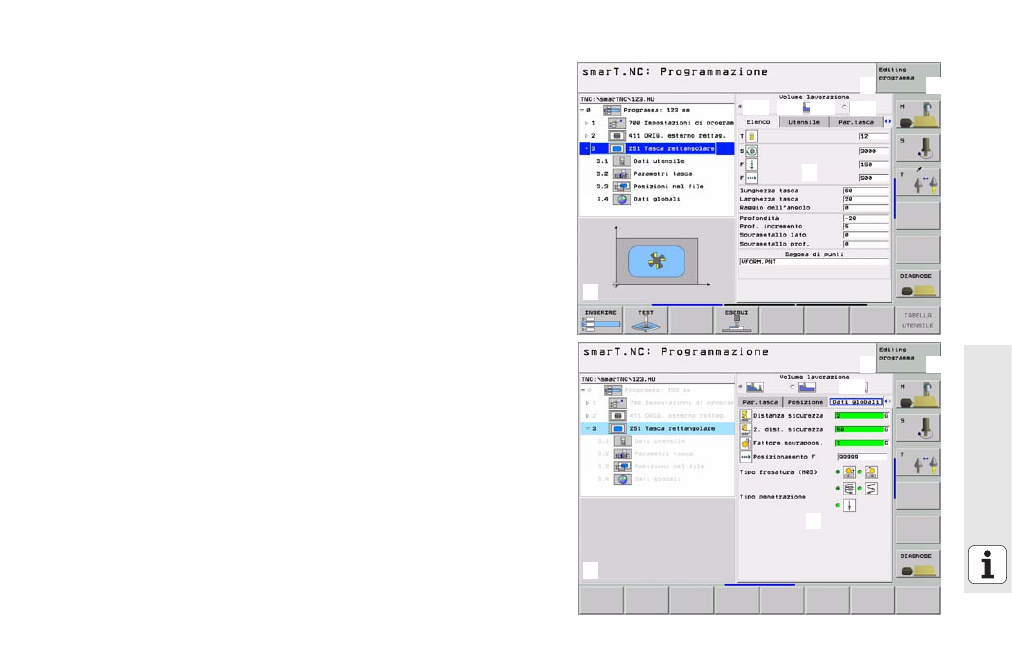

Ripartizione dello schermo durante l'editing
Durante l'editing in smarT.NC lo schermo dipende dal tipo di file dati che
è stato selezionato per l'editing.
Editing di programmi unit
1 1 2
1 3
1 4
1 4.4
1 5
1 Riga d'intestazione: Testo del modo operativo, messaggi
d'errore
2 Modo operativo attivo in background
3 Struttura ad albero (Treeview), in cui vengono rappresentate
in modo strutturato le unità di lavorazione definite
4 Finestra modulo con i rispettivi parametri: In funzione del
passo di lavorazione selezionato, possono essere presenti
fino a cinque moduli:
„ 4.1: Modulo di panoramica
L'inserimento dei parametri nel modulo di panoramica è
sufficiente per eseguire il rispettivo passo di lavorazione
con funzionalità di base. I dati del modulo di panoramica
costituiscono un estratto dei dati più importanti, che
possono essere inseriti anche nei moduli di dettaglio
„ 4.2: Modulo di dettaglio Utensile
Inserimento di dati aggiuntivi specifici dell'utensile
„ 4.3: Modulo di dettaglio Parametri opzionali
Inserimento di parametri di lavorazione aggiuntivi, opzionali
„ 4.4: Modulo di dettaglio Posizioni
Inserimento di posizioni di lavorazione aggiuntive
„ 4.5: Modulo di dettaglio Dati globali
Lista dei dati globali efficaci
5 Finestra immagine ausiliaria, in cui il parametro attivo nel
modulo viene rappresentato graficamente
1 1 2
1 3
1 4
1 4.1 1 4.2 1 4.3 1 4.4
1 5
