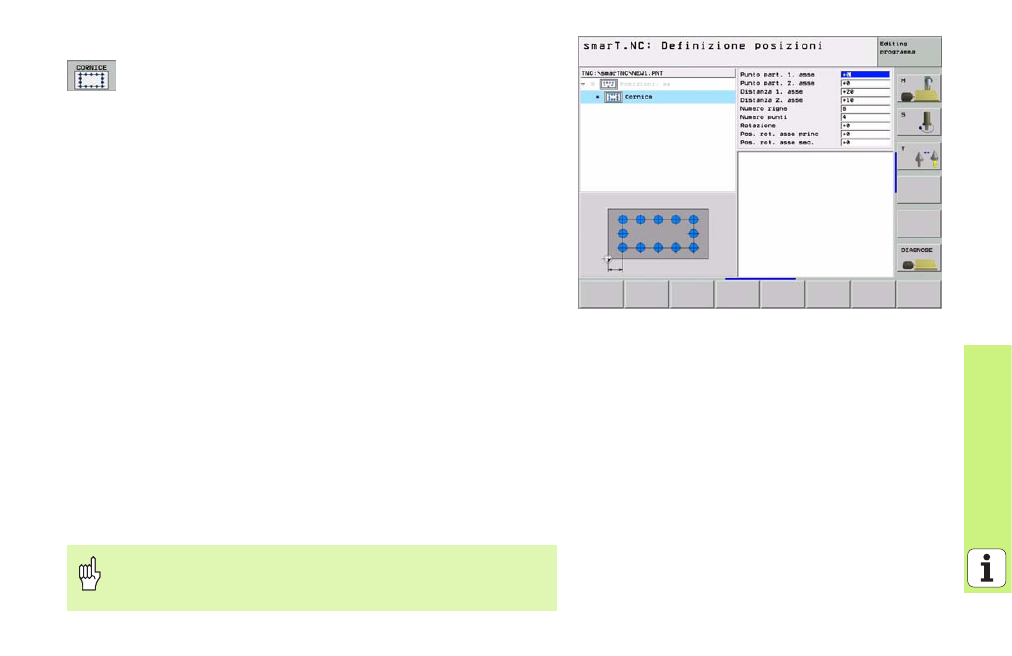

Cornice diritta, ruotata o distorta
8 Punto di partenza 1° asse : coordinata del punto di
partenza della cornice 1 nell'asse principale del piano di
lavoro
8 Punto di partenza 2° asse : coordinata del punto di
partenza della cornice 2 nell'asse secondario del piano di
lavoro
8 Distanza 1° asse : distanza delle posizioni di lavorazione
nell'asse principale del piano di lavoro. Il valore può essere
inserito con segno positivo o negativo
8 Distanza 2° asse : distanza delle posizioni di lavorazione
nell'asse secondario del piano di lavoro. Il valore può essere
inserito con segno positivo o negativo
8 Numero righe : numero totale di righe della cornice
8 Numero colonne : numero totale di colonne della cornice
8 Rotazione : angolo di rotazione con cui tutta la cornice viene
ruotata intorno al punto di partenza inserito. Asse di
riferimento: asse principale del piano di lavoro attivo (per es.
X con asse utensile Z). Il valore può essere inserito con
segno positivo o negativo
8 Rotazione asse principale : angolo di rotazione con cui
esclusivamente l'asse principale del piano di lavoro viene
distorto rispetto al punto di partenza inserito. Il valore può
essere inserito con segno positivo o negativo
8 Rotazione asse secondario : angolo di rotazione con cui
esclusivamente l'asse secondario del piano di lavoro viene
distorto rispetto al punto di partenza inserito. Il valore può
essere inserito con segno positivo o negativo
I parametri Rotazione asse principale e Rotazione asse
secondario
agiscono in modo additivo rispetto a una
Rotazione di tutta la cornice già eseguita.
