100
De
finizio
n
e delle
posi
z
ioni
di
lavorazione
Definizione della sagoma
8 Selezionare tramite softkey la sagoma da definire
8 Definire nel modulo i parametri necessari: Selezionare il successivo
campo di inserimento con il tasto ENT o con il tasto „freccia verso il
basso“
8 Memorizzare i parametri: premere il tasto END

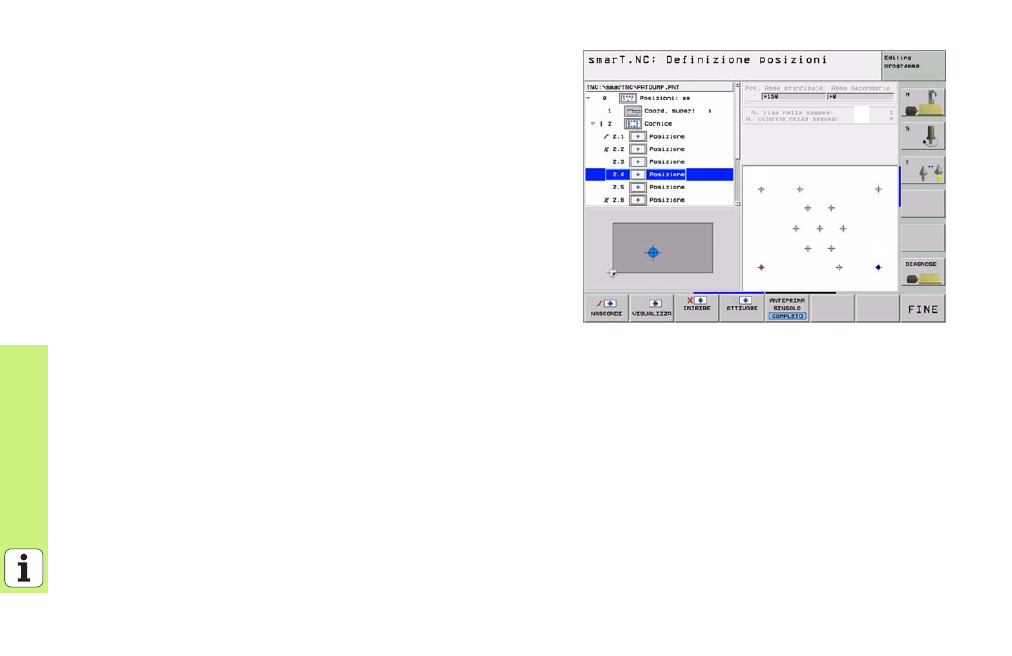

Dopo che una qualsiasi sagoma è stata inserita tramite modulo,
smarT.NC la rappresenta simbolicamente come icona sulla parte sinistra
dello schermo in Treeview
1 .
Nella parte inferiore destra dello schermo 2 la sagoma viene
rappresentata graficamente subito dopo la memorizzazione dei
parametri.
Aprendo il Treeview con il „tasto freccia a destra“, tramite il „tasto
freccia verso il basso“ è possibile selezionare ciascun punto all'interno
della sagoma precedentemente definita. smarT.NC visualizza il punto
selezionato a sinistra evidenziato in blu nella grafica a destra (
3 ). A titolo
informativo, nella parte superiore destra dello schermo 4 vengono
visualizzate anche le coordinate cartesiane del punto selezionato.
1 1
1 2
1 3
1 4
