198 Programmazione: programmazione profili
6.6 Mo
vimenti tr
aiet
to
ri
a – Pr
ogr
ammazione liber
a dei pr
ofili FK (opzione
sof
tw
a
re
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

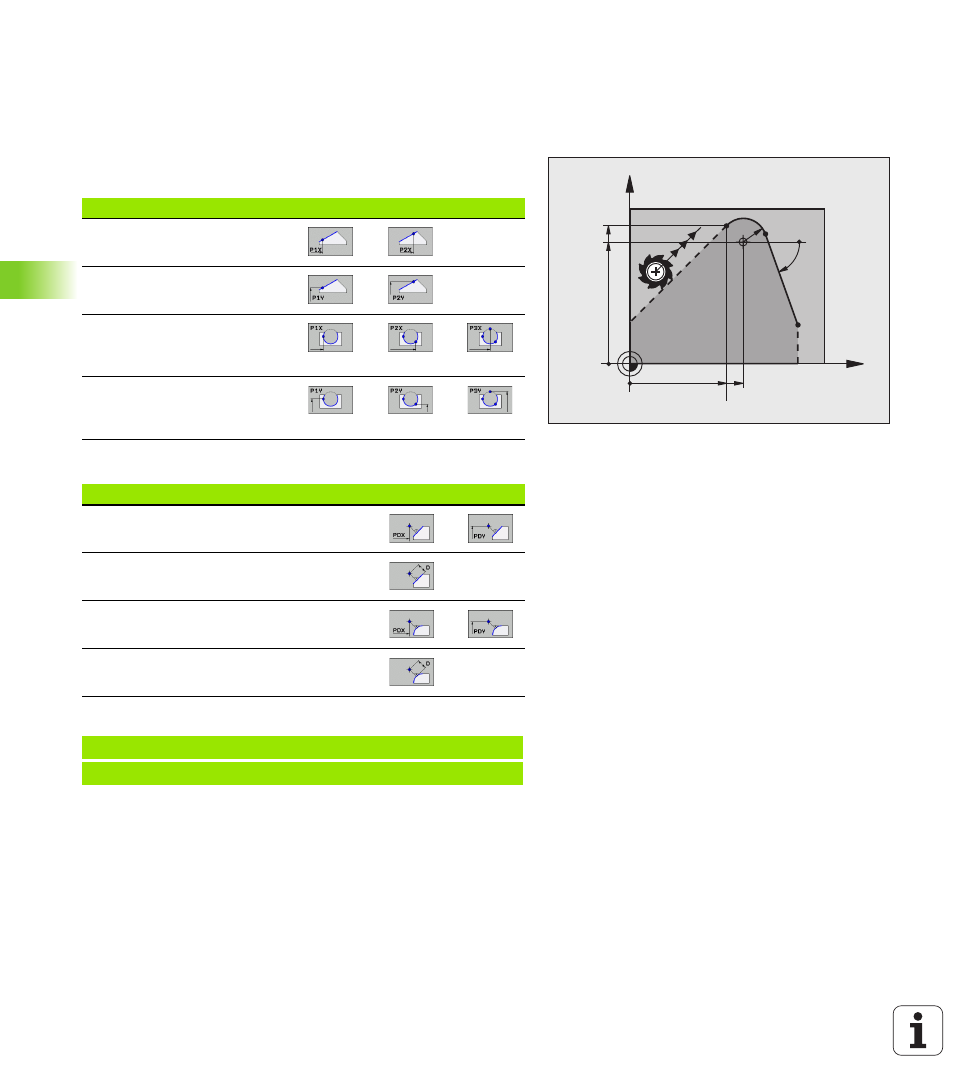

Punti ausiliari
Sia per le rette libere che per le traiettorie circolari libere si possono
inserire coordinate per punti ausiliari sul o accanto al profilo.
Punti ausiliari su un profilo
I punti ausiliari si trovano direttamente sulla retta o sul prolungamento
teorico della retta o direttamente sulla traiettoria circolare.
Punti ausiliari accanto ad un profilo
Blocchi esemplificativi NC
X
Y
53
60.071
50
42.929
R10
70°
Dati noti Softkey
Coordinata X del punto ausiliario
P1 o P2 di una retta
Coordinata Y del punto ausiliario
P1 o P2 di una retta
Coordinata X del punto ausiliario
P1, P2 o P3 di una traiettoria
circolare
Coordinata Y del punto ausiliario
P1, P2 o P3 di una traiettoria
circolare
Dati noti Softkey
Coordinate X e Y del punto ausiliario di fianco
a una retta
Distanza del punto ausiliario dalla retta
Coordinate X e Y del punto ausiliario accanto
ad una traiettoria circolare
Distanza del punto ausiliario dalla traiettoria
circolare
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
