176 Programmazione: programmazione profili
6.4 T
raiet
to
ri
e - Coor
dinat
e
car
tesiane

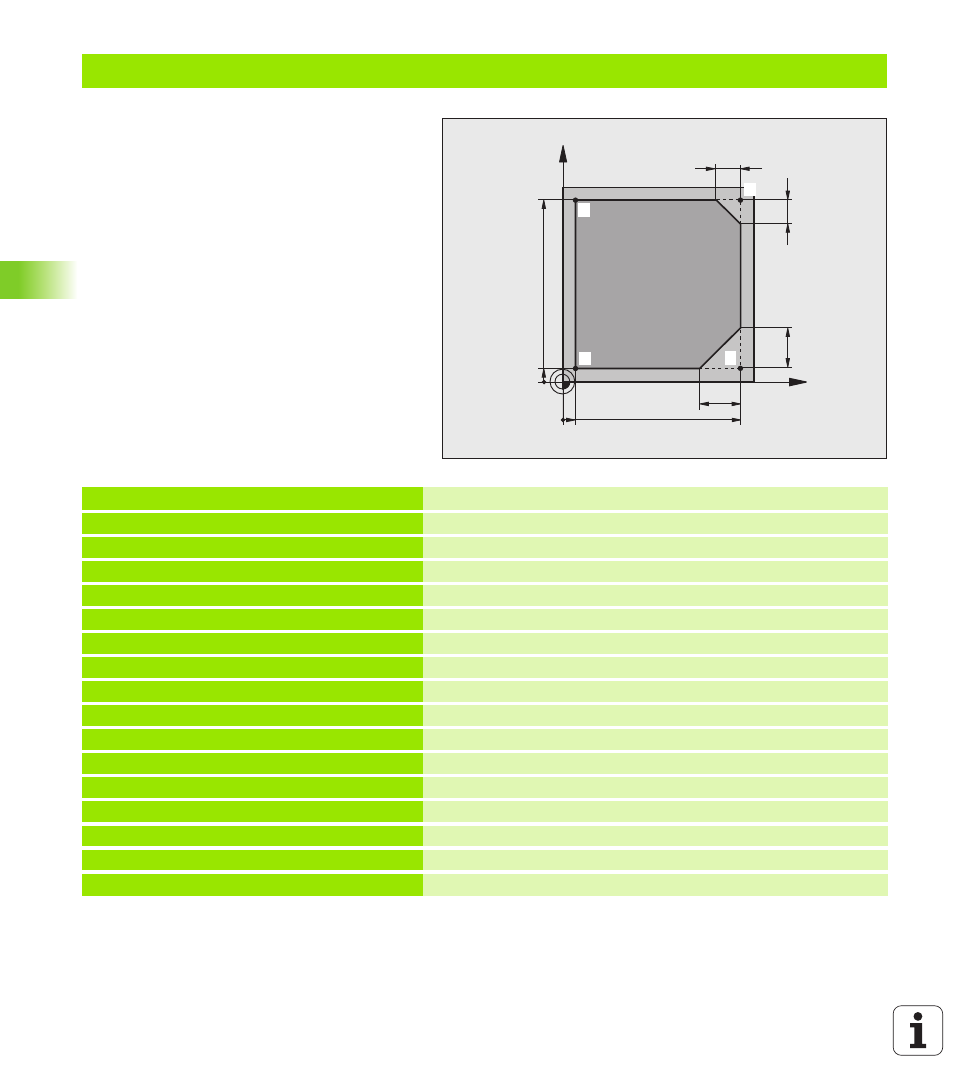

Esempio: traiettoria lineare e smussi con coordinate cartesiane
0 BEGIN PGM LINEAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definizione pezzo grezzo per la simulazione grafica della lavorazione
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000 Chiamata utensile con asse mandrino e numero di giri mandrino
4 L Z+250 R0 FMAX Disimpegno utensile sull'asse mandrino in rapido FMAX
5 L X-10 Y-10 R0 FMAX Preposizionamento utensile
6 L Z-5 R0 F1000 M3 Posizionamento alla profondità di lavorazione con F = 1000 mm/min
7 APPR LT X+5 Y+5 LEN10 RL F300 Avvicinamento al punto 1 su una retta con raccordo tangenziale
8 L Y+95 Posizionamento sul punto 2
9 L X+95 Punto 3: prima retta per lo spigolo 3
10 CHF 10 Programmazione smusso con lunghezza 10 mm
11 L Y+5 Punto 4: seconda retta per spigolo 3, prima retta per spigolo 4
12 CHF 20 Programmazione smusso con lunghezza 20 mm
13 L X+5 Posizionamento sull'ultimo punto 1, seconda retta per spigolo 4
14 DEP LT LEN10 F1000 Distacco dal profilo su una retta con raccordo tangenziale
15 L Z+250 R0 FMAX M2 Disimpegno utensile, fine programma
16 END PGM LINEAR MM
X
Y
9 5
95
5
10
10
20
20
1 4
2
3
