12
Selezione visualizzazione singola o somma (solo ND 770)
Visualizzazione singola
Il visualizzatore di quote ND 770 indica le posizioni della slitta
longitudinale e superiore. I valori visualizzati si riferiscono alle origini
definite per gli assi Zo e Z. Varia soltanto l'indicazione di posizione
dell'asse della slitta spostata.
Visualizzazione somma
Il visualizzatore di quote ND 770 somma i valori di posizione di
entrambe le slitte in base al relativo segno. La visualizzazione somma
indica la posizione assoluta dell'utensile riferita all'origine pezzo.

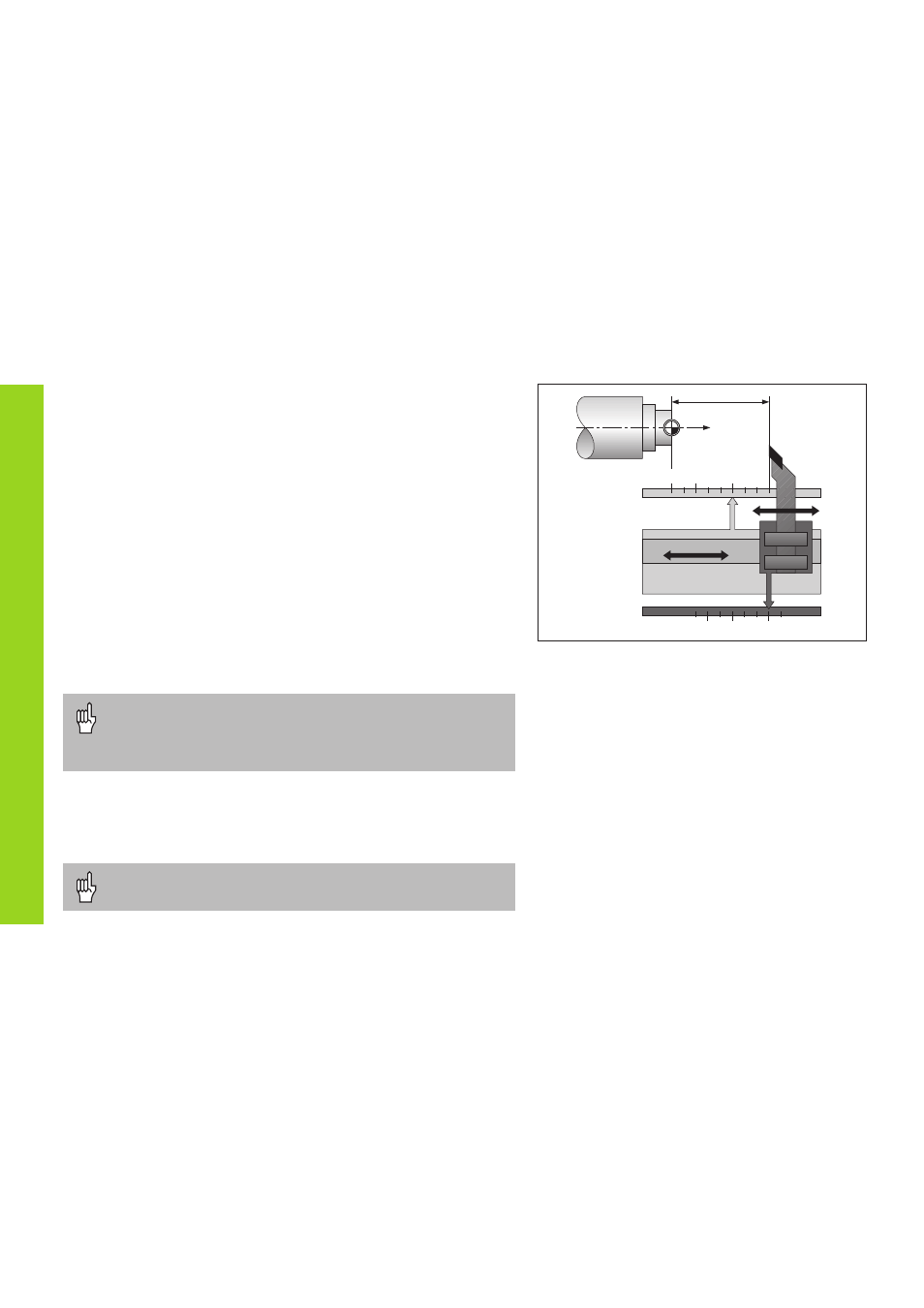

Esempio: visualizzazione singola: Z = +25.000 mm
(v. figura) Zo = +15.000 mm
visualizzazione somma: Z
S
= +40.000 mm
Il visualizzatore di quote ND indica correttamente la somma
soltanto se in fase di definizione dell'origine per la somma
sono stati immessi e sommati in base al segno i valori di
posizione di entrambe le slitte!
Commutazione visualizzazione:
➤ Visualizzazione somma: premere contemporaneamente i tasti Zo e Z.
➤ Visualizzazione singola: premere il tasto Zo.
Se il visualizzatore di quote ND 770 indica una somma, la
visualizzazione Zo viene disattivata.
Selezione visualizzazione singola o somma (solo ND 770)
Ð10
40
0 +10 +25
Z
Z
0 +15
Z0
Z
Z0
