11

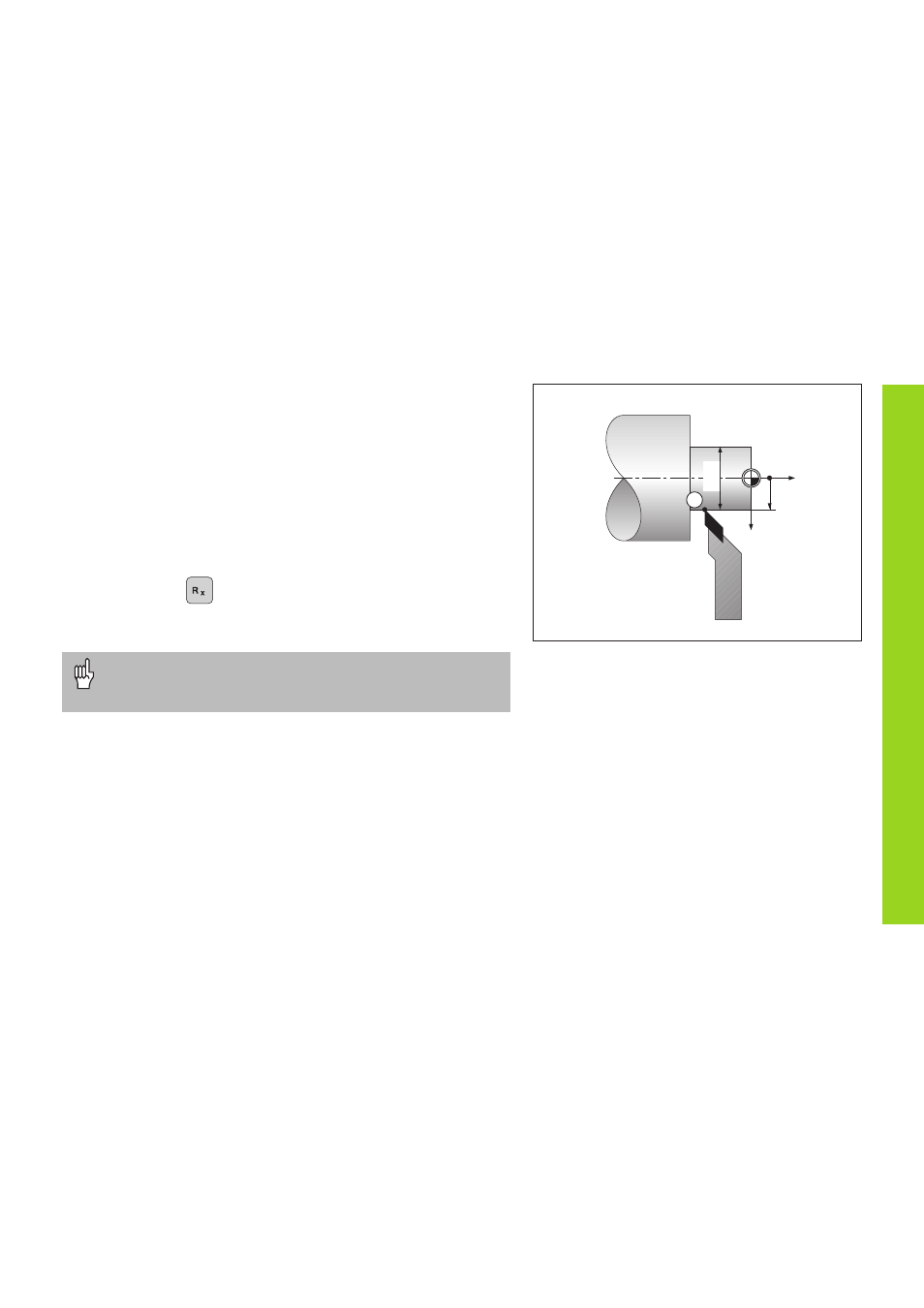

Selezione visualizzazione raggio o diametro
Il visualizzatore di quote ND è in grado di visualizzare posizioni
nell'asse trasversale come valori di diametro o raggio. I pezzi da tornire
sono di norma quotati con il diametro. Per la lavorazione attribuire
tuttavia valori raggio all'utensile nell'asse trasversale.
Esempio: visualizzazione raggio posizione

X = 20 mm
visualizzazione diametro posizione  X = 40 mm
Commutazione visualizzazione:
¬ Premere il tasto
Se il visualizzatore di quote ND indica il raggio per l'asse X,
nell'indicatore di stato si illumina R
X
. Se è attiva la
visualizzazione diametro, R
X
scompare dall'indicatore di stato.
Selezione visualizzazione raggio o diametro
20
Z
1
X
¯40
