Principi fondamentali
7

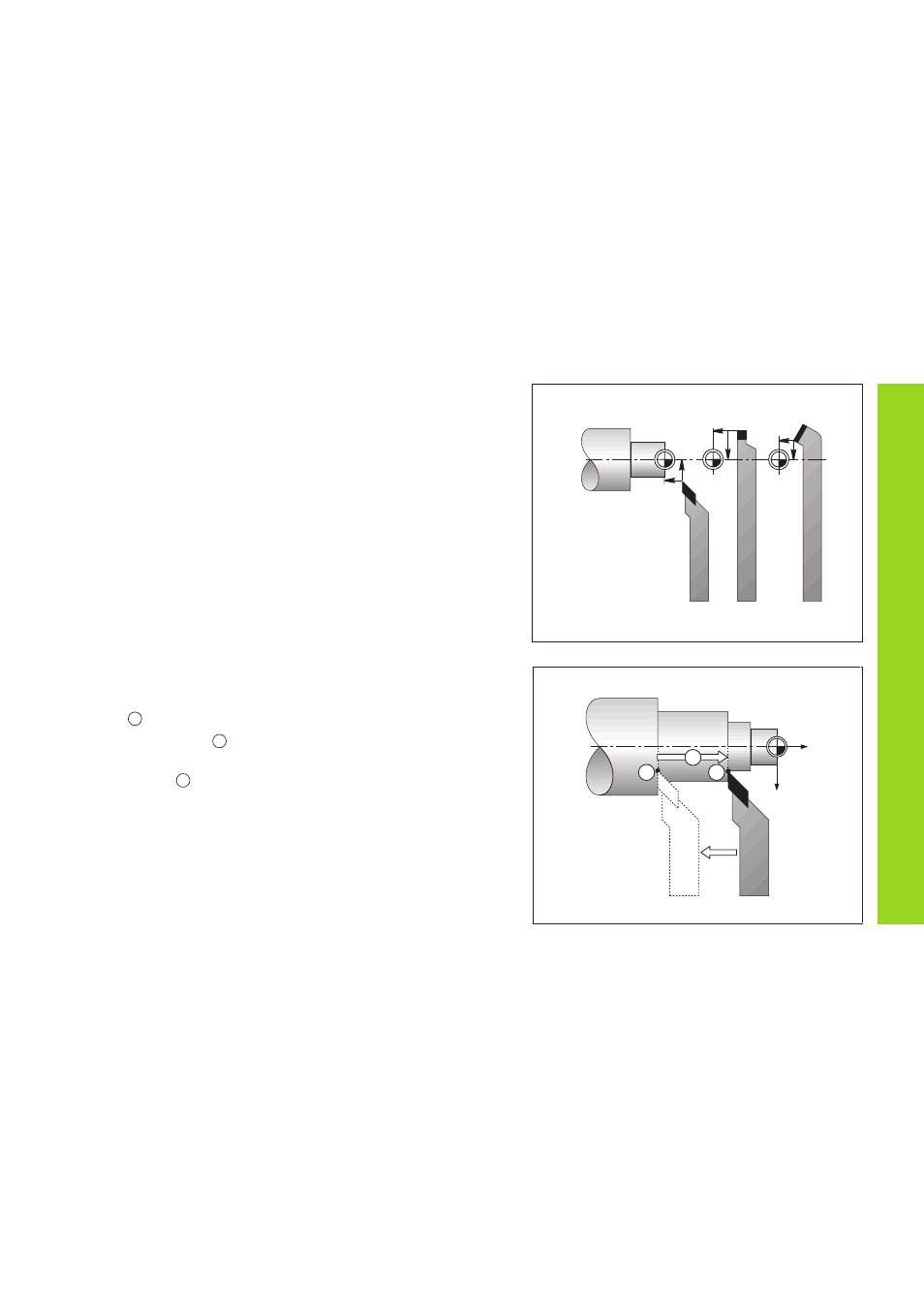

Posizione nominale, posizione reale e percorso residuo
Le posizioni che l'utensile deve raggiungere vengono definite posizioni
nominali ( S ). La posizione in cui si trova in quel momento l'utensile è
definita posizione reale ( I ).
La distanza dalla posizione nominale alla posizione reale viene definita
percorso residuo ( R ).
Segno per percorso residuo
Se la visualizzazione percorso è attiva, la posizione nominale diventa
l'origine relativa (valore visualizzato 0). Il percorso residuo è quindi
negativo, quando ci si sposta nella direzione positiva dell’asse, e
positivo, quando ci si sposta nella direzione negativa dell’asse.
Origini utensile (correzione utensile)
Il visualizzatore ND visualizza la posizione assoluta del pezzo, senza
tener conto della lunghezza e della forma dell'utensile selezionato. Per
tale ragione è necessario determinare i dati utensile ed immetterli
(settarli). Sfiorare quindi il pezzo con il tagliente dell'utensile e inserire il
valore visualizzato relativo a tale posizione.
E' possibile definire i dati di al massimo 9 utensili. Una volta impostata
l'origine assoluta di un nuovo pezzo, tutti i dati utensile (= origini relative)
sono correlati alla nuova origine del pezzo.
I S
Z
X
R
T1 T2 T3
