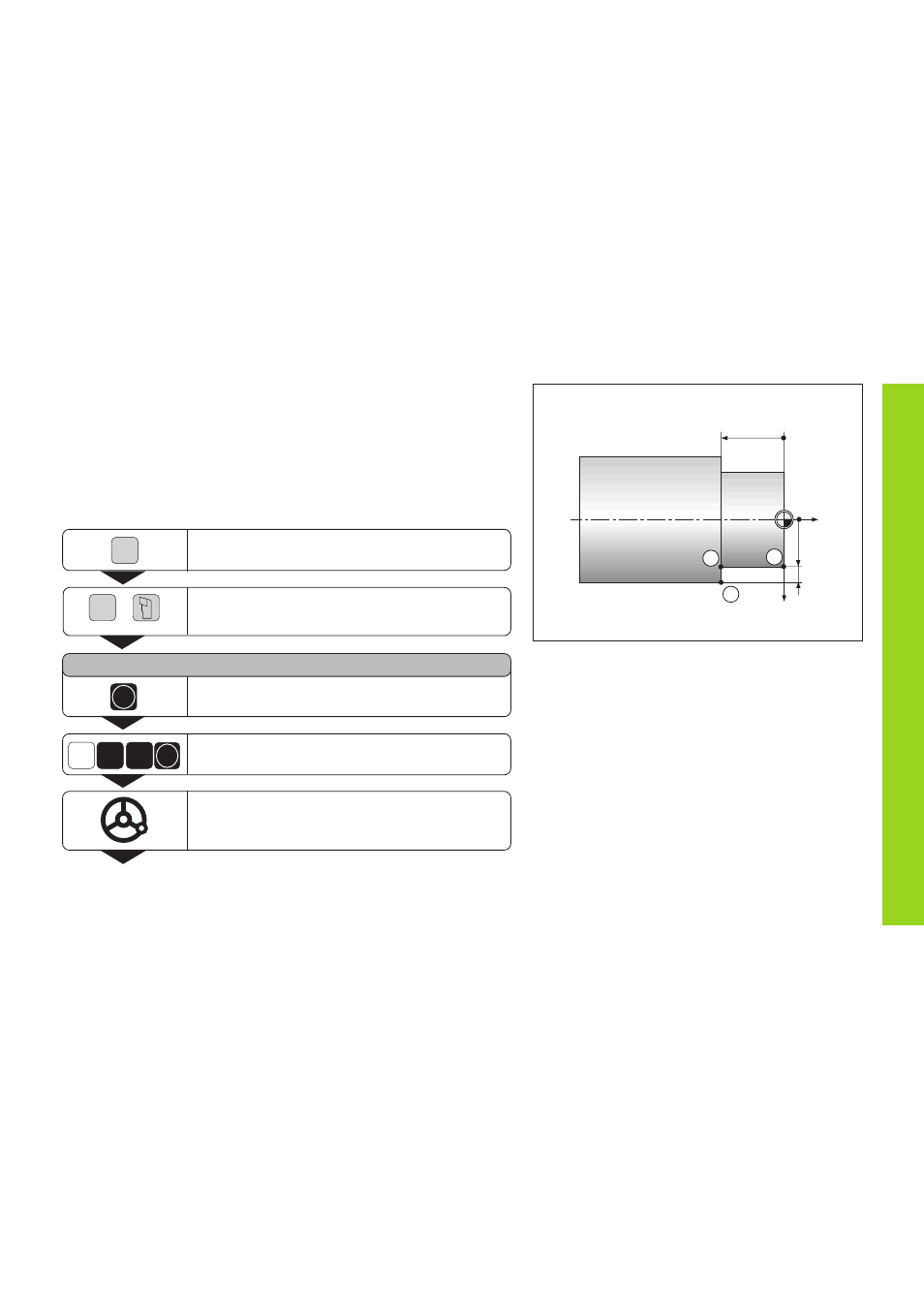

Spostamento assi con visualizzazione percorso residuo
Di norma il visualizzatore indica la posizione reale dell'utensile. Tuttavia
spesso è più utile visualizzare la distanza rispetto alla posizione nominale
(percorso residuo). Per posizionarsi è quindi sufficiente spostare l'asse
finché viene visualizzato il valore zero.
Esempio: Finitura spallamento
Spostamento assi con visualizzazione percorso residuo
Z
1
X
15
2
3
20 0
5
Selezionare le Funzioni speciali.
PERCORSO RESIDUO
Confermare percorso residuo. Il simbolo
∆
si
illumina.
Spostare l'asse X fino a visualizzare il valore zero.
L'utensile si trova sulla posizione
1.
ENT
5 1 X
Selezionare l'asse (ad es. X), inserire la coordinata
nominale (ad es. 15 mm (raggio) e confermare.
SPEC
FCT
ENT
SPEC
FCT
Selezionare "Percorso residuo".
•
•
•
