HEIDENHAIN ND 261 - Manuale (Pagina 5)

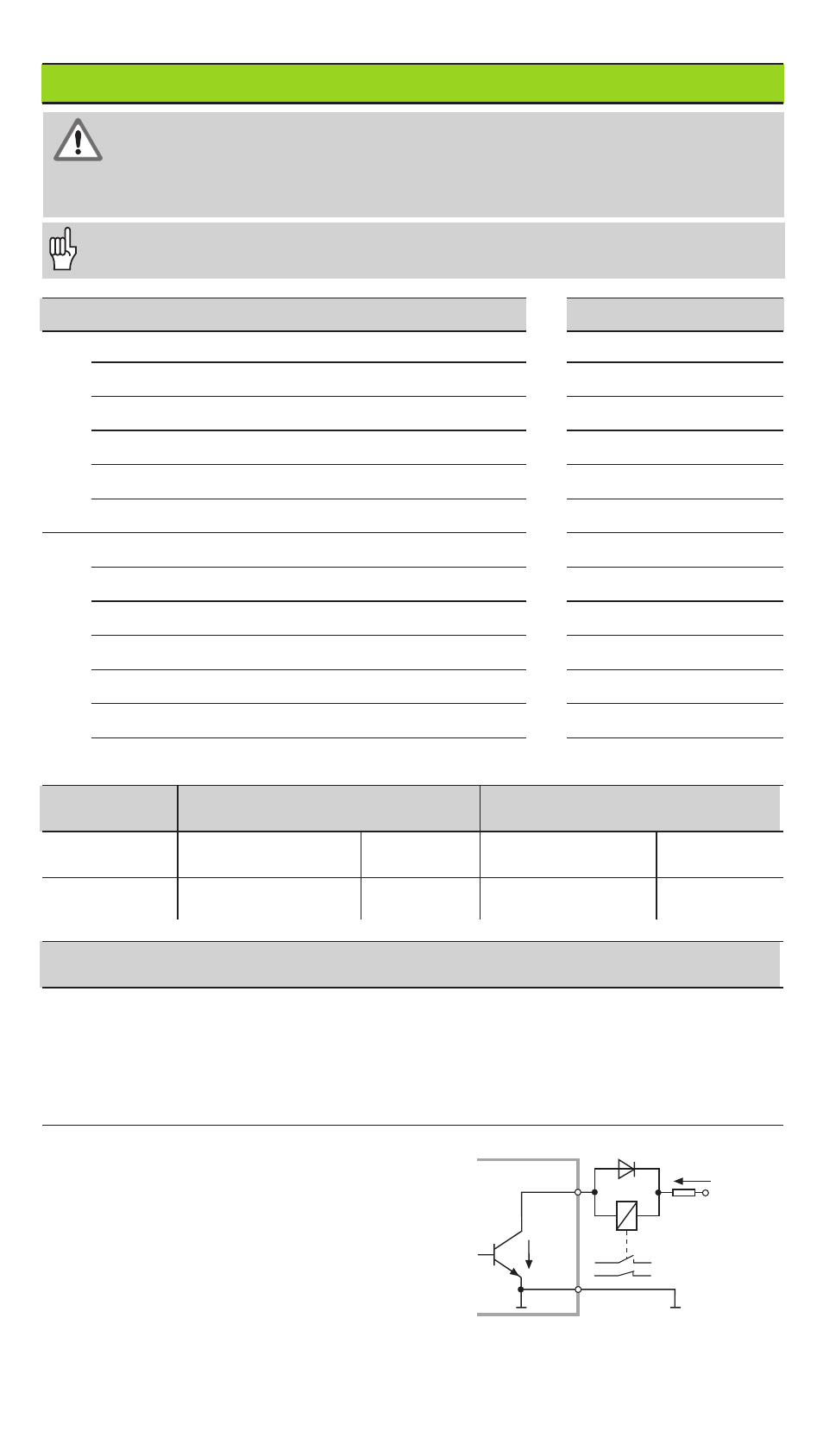

Connettore Sub D EXT
Pin Funzione Pin Funzione
15 Quota
≥
limite di commutazione A1 (P62) 1 0 V
16 Quota
≥
limite di commutazione A2 (P63) 10 0 V
17 Quota < limite di class. inferiore (P18) 5 non occupare
18 Quota > limite di class. superiore (P19) 6 non occupare
19 Errore (vedi messaggi d'errore) 7 non occupare
14 Quota visualizzata uguale a zero 8 non occupare
2 Azzeramento visualizz. canc. mess. d'errore 9 non occupare
3 Impostare la visualizz. sul valore da P79 12 non occupare
25 Superamento indici di riferimento 13 non occupare
4 Ignorare segnali di riferimento 24 non occupare
22 Impulso: memorizzazione 11 libero
23 Contatto: memorizzazione 20 libero
21 libero
Liv. segnale Low High
Ingressi –0,5 V
≤
U
≤
0,9 V I
≤
6 mA 3,9 V
≤
U
≤
15 V
Uscite U
≤
0,4 V I
≤
100 mA U
≤
32 V I
≤
10 µA
Descrizione dei segnali di ingresso e di uscita
Segn. di ingresso • Resistenza interna di "pull-up" 1 k
Ω
• Comando mediante chiusura contatto verso 0 V oppure
livello low mediante modulo TTL
• Ritardo per azzeramento/impostazione: t
v
≤
2 ms
• Durata d'impulso minima per tutti i segnali: t
min
≥
42 ms
Segn. di uscita • Uscite "open-collector",
attive a livello low
• Ritardo emissione
• segnale: t
v
≤
42 ms
• Durata minima segnale di
• cross-over, limite di
commutazione A1, A2:
t
0
≥
180 ms
I tempi aumentano quando le funzioni sono attive
(per es. la classificazione) o quando le quote vengono
visualizzate in gradi, minuti e secondi!
Pericolo per i componenti interni!
La tensione dei circuiti esterni deve corrispondere ad una „bassa tensione con
separazione sicura“ a norme VDE 0160, 5.88!
Collegare i carichi induttivi solo con un diodo soppressore!
Utilizzare solo cavi schermati!
Collegare lo schermo alla carcassa del connettore!
B UCE
E
C
Pin 1.10
0 V
+ UB
≤
32 V
I
≤
100 mA
Uscite
Ingressi
