Accensione visualizzatore (sul lato posteriore).
• sul display compare
.
• l'indicazione REF lampeggia.
Il visualizzatore ND 261 è indicato particolarmente per il collegamento di sistemi di
misura angolari HEIDENHAIN con segnali di uscita sinusoidali. I sistemi di misura
angolari sono dotati di uno o più indici di riferimento, anche "a distanza codificata".
Nel superamento di un indice viene generato un segnale che contrassegna tale
posizione quale origine. Superando l'indice di riferimento dopo la riaccensione,
l'assegnazione tra posizioni e valori visualizzati precedentemente stabilita viene
ripristinata.
Nel caso degli indici a distanza codificata, un percorso di spostamento massimo di
10° o 20° è sufficiente per ripristinare, dopo la riaccensione, l'assegnazione tra
posizioni e valori visualizzati.

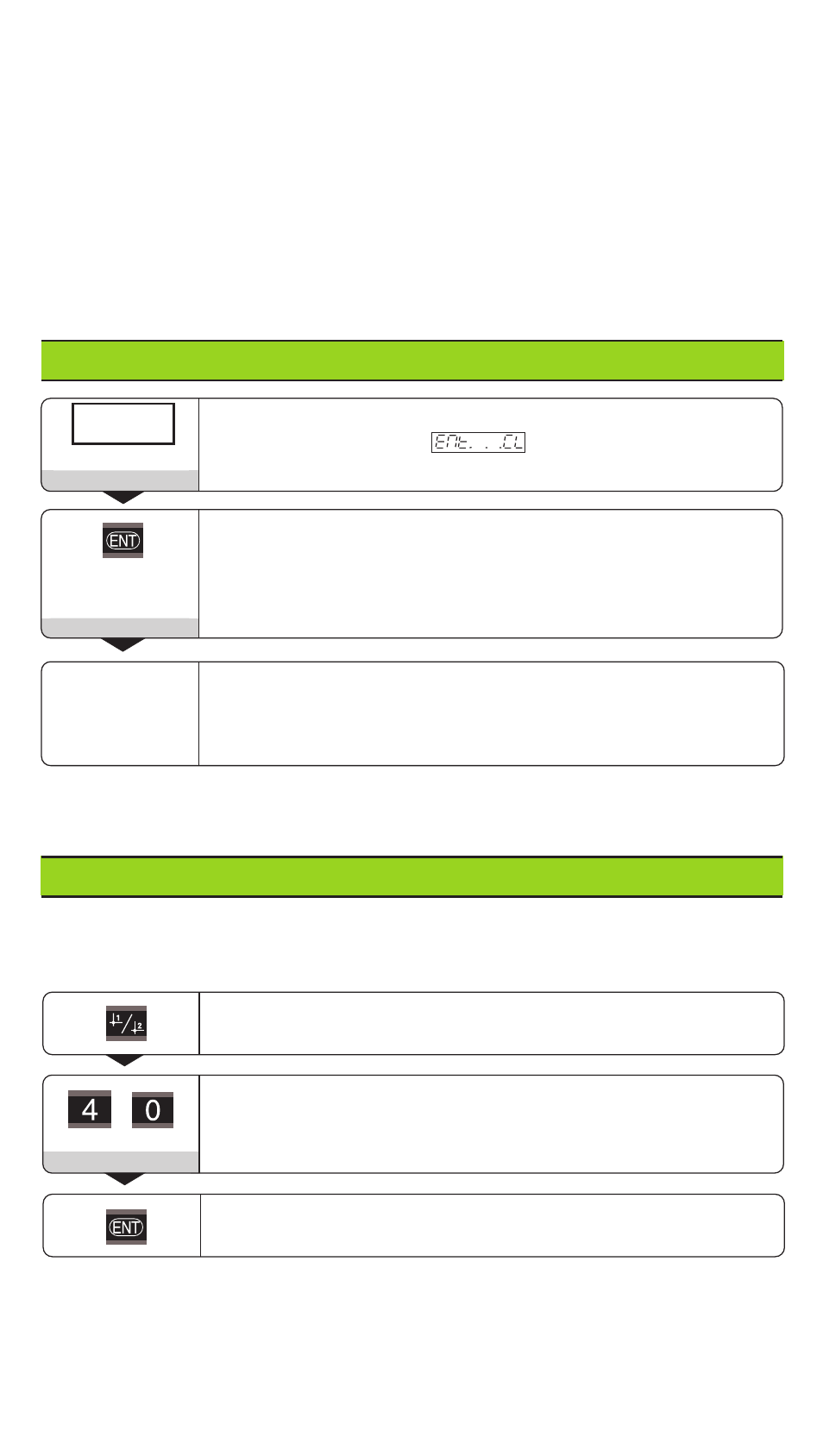

Accensione
Se non non non non non si desidera superare gli indici di riferimento, premere il tasto CL invece di
ENT.
Abilitare il superamento indici di riferimento.
• sul display compare l'ultimo valore assegnato alla
posizione dell'indice di riferimento
• l'indicazione REF è accesa.
• il punto decimale lampeggia.
Superamento indice di riferimento.
Effettuare uno spostamento fino alla visualizzazione del
conteggio e finché il punto decimale non lampeggia più.
5 , 6 9 7
Impostazione origini
Con l'impostazione delle origini si assegna ad una determinata posizione il relativo
valore da visualizzare.
Sull'ND 261 possono essere impostate due origini indipendenti.
0 ➤1
Selezionare l'origine 1 o 2.
Introdurre il valore, per es. 40.
Le origini possono venire commutate a piacere. Per la visualizzazione di quote
incrementali utilizzare l'origine 2!
4 0
Confermare il valore il valore il valore il valore il valore immesso.
Ent...CL
