Tensione di alimentazione e collegamento alla rete
Alimentatore regolato sul primario, resistente alle sovratensioni secondo VDE 0160,
5.88. Classe 2 di resistenza alle sovratensioni.
Campo di tensione 100 V - 240 V (– 15 % / + 10 %) Frequenza 48 Hz - 62 Hz,
Potenza assorbita tip. 8 W, fusibile di rete F 1 A incorporato.
Sezione minima del cavo di collegamento: 0,75 mm
2
Condizioni ambientali
Temperatura esercizio: 0 °C / +45 °C; magazzinaggio –30 °C / +70 °C
Umidità d'aria media annuale: F
rel
< 75 %; umidità max.: F
rel, max
< 90 %
Peso 1,5 kg

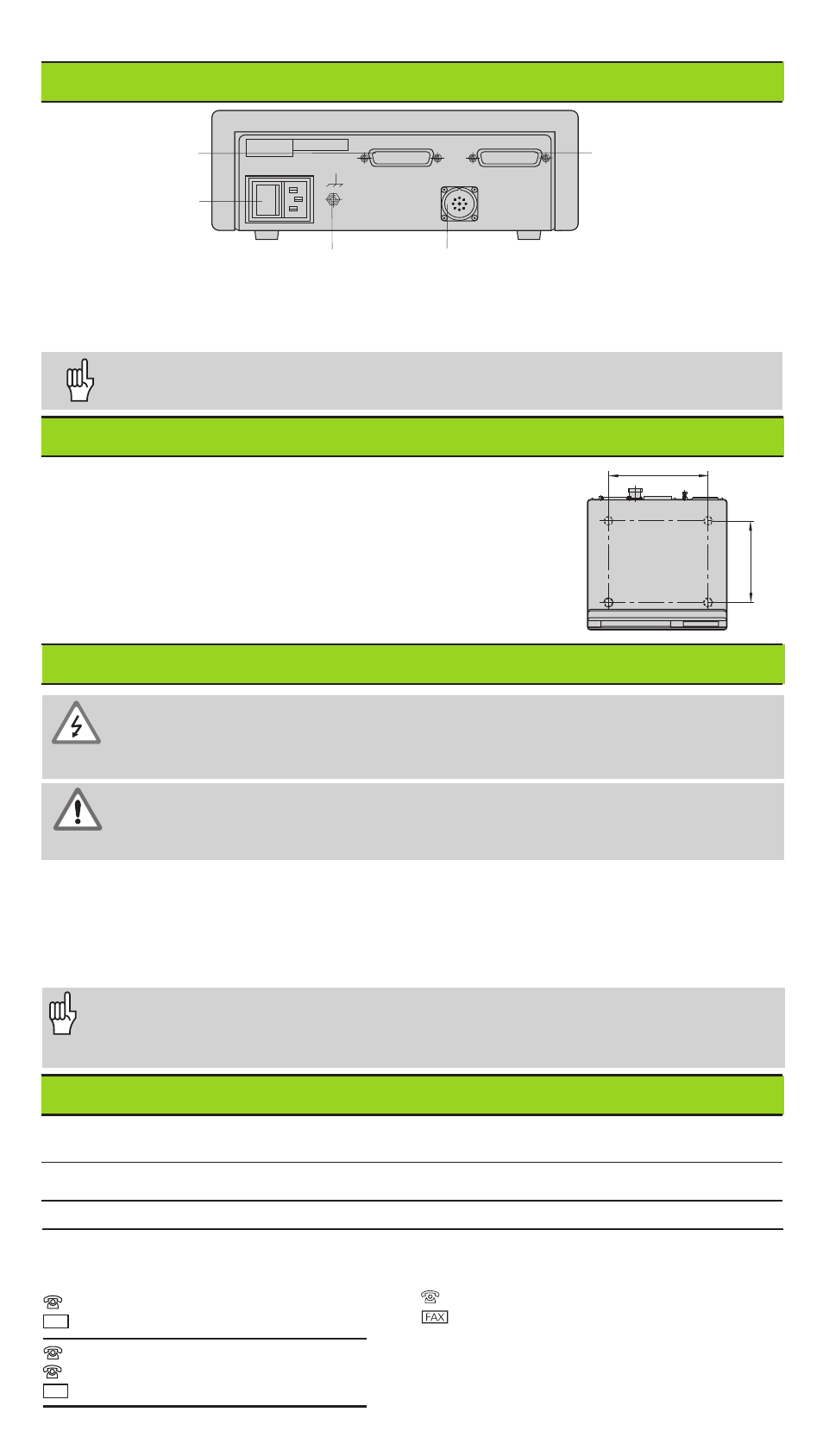

Lato posteriore
X1
X31 (V.24 /RS-232-C) X41 (EXT)
100 ... 240 V
50 ... 60 Hz
Connettore Sub D
EXT
Interfaccia dati
V.24 / RS-232-C
Collegamento di
terra
Interruttore
Le interfacce X1, X31 e X41 soddisfano la prescrizione della "Separazione
sicura dalla rete" a norme VDE 0160, 5.88.
Posizionamento
Il visualizzatore può essere fissato sul piano mediante
viti M4.
I visualizzatori possono essere disposti uno sopra l'altro.
Per mantenere stabili i visualizzatori vengono forniti degli
inserti adesivi.
172 ± 0.2
6.77 ± .008"
140
± 0.2
5.51
±
.008"
Pericolo di scosse elettriche!
Prima di aprire lo chassis staccare la spina di alimentazione!
Collegare il conduttore di terra! Assicurarsi che non ci siano interruzioni!
Pericolo di danneggiamento dei componenti interni!
Tutti i collegamenti elettrici devono essere realizzati o staccati solo ad
apparecchio spento. Sostituire i fusibili solo con originali identici!
Per aumentare l'immunità ai disturbi elettromagnetici: collegare la vite di terra
sul lato posteriore con il punto di terra della macchina!
(Sezione minima 6 mm
2 )
284 250 41 · SW 246 183 01 · 12/95 · Printed in Germany · Con riserva di modifiche
Ingresso sistema di misura angolare
HEIDENHAIN con segnali di uscita ad onda
sinusoidale (da 7µA
PP
a 16 µA
PP
), lunghezza
max. cavo di collegamento 30 m, frequenza
max. d'ingresso: 100 kHz
