42
Interfaccia dati V.24/RS-232-C (X31)
baud rate
Emissione dati dopo il segnale "STX" (Ctrl B)
Quando il visualizzatore riceve il carattere di controllo STX (Ctrl
B) mediante l'interfaccia dati V.24/RS-232 (X31), emette
il valore misurato attuale mediante l'interfaccia dati.
➤ ➤ ➤ ➤ ➤Trasmettere il carattere di controllo Ctrl B sulla linea
RXD dell'interfaccia dati V.24/RS-232-C (X31).
Tempi caratteristici nell'emissione dati
Procedura Durata
Ritardo di memorizzazione t
1
≤
1 ms
Emissione dopo t
2
≤
50 ms
Tempo di rigenerazione t
3
≥
0
I tempi aumentano con le funzioni attive (ad es.
serie di misurazioni con visualizzazione differenza).
Durata della trasmissione valore misurato
t
D
= [s]

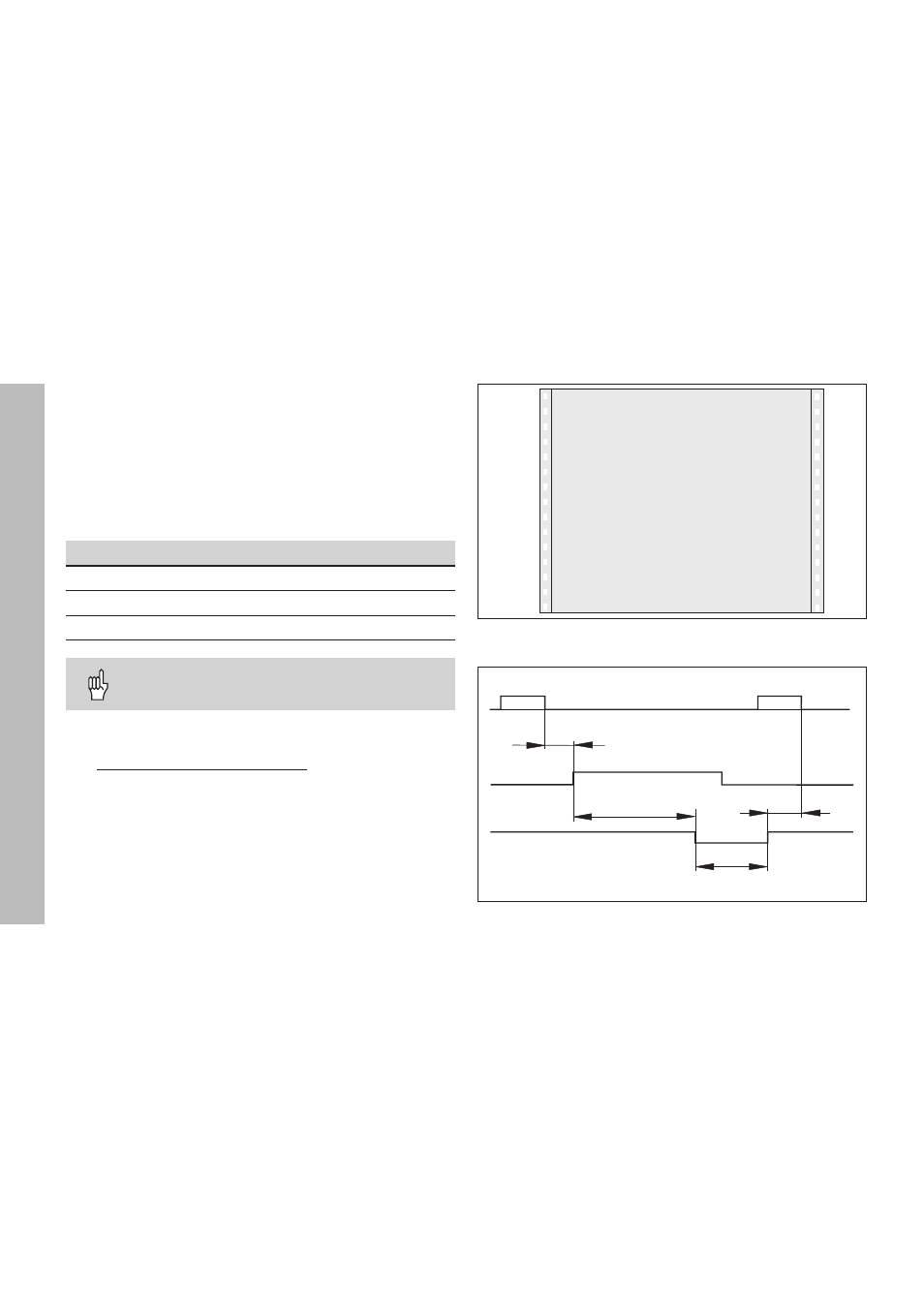

Durata dei segnali nell'emissione dati dopo "Ctrl B"
Programma BASIC per l'emissione dati mediante "Ctrl B"
10 L%=18
20 CLS
30 PRINT "V.24/RS-232-C"
40 OPEN "COM1:9600,E,7" AS#1
50 PRINT #1, CHR$ (2);
60 IF INKEY$<>""THEN 130
70 C%=LOC(1)
80 IF C%<L%THEN 60
90 X$=INPUT$(L%,#1)
100 LOCATE 9,1
110 PRINT X$;
120 GOTO 50
130 END
t
1
t
2
Ctrl B
t
D
t
3
Ctrl B
187 + (11 • numero di righe vuote)
