Controllo tolleranze
Nel controllo tolleranze il visualizzatore confronta la quota
visualizzata con un "limite di tolleranza" superiore e inferiore.
La modalità Controllo tolleranze si attiva o si disattiva tramite
il parametro operativo P17.
Immissione limiti di tolleranza
I limiti di tolleranza possono essere inseriti nei parametri
operativi P18 e P19 (vedi "Parametri operativi").
Segnali di controllo tolleranze
I campi luminosi sul display e le uscite di commutazione sul
connettore Sub-D EXT (X41, vedi relativo paragrafo)
classificano il valore visualizzato.
Visual. Significato
= = = = = La quota rientra nei limiti di tolleranza
< < < < < La quota è inferiore al limite di tolleranza minimo
> > > > > La quota è superiore al limite di tolleranza massimo
Parametri operativi per controllo tolleranze
P17 KLASS. Controllo tolleranze ON/OFF
P18 U.KLASS. Limite di tolleranza minimo
P19 O.KLASS. Limite di tolleranza massimo

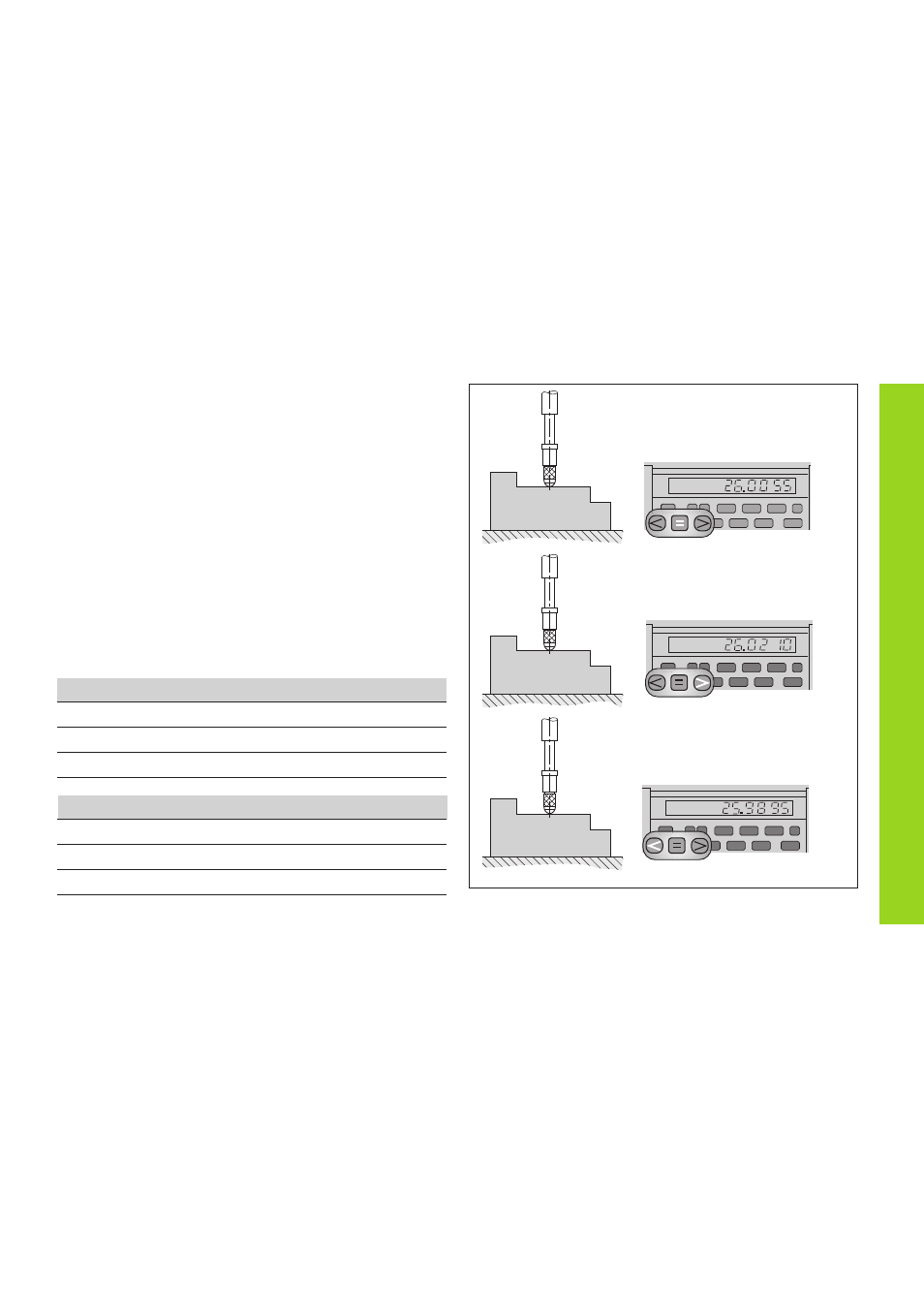

Esempio: limite di tolleranza massimo = 26,02 mm
limite di tolleranza minimo = 26,00 mm
Pezzo 1
Pezzo 2
Pezzo 3
Controllo tolleranze
scarto
buono
ripassata
