19
Posizionamento e fissaggio

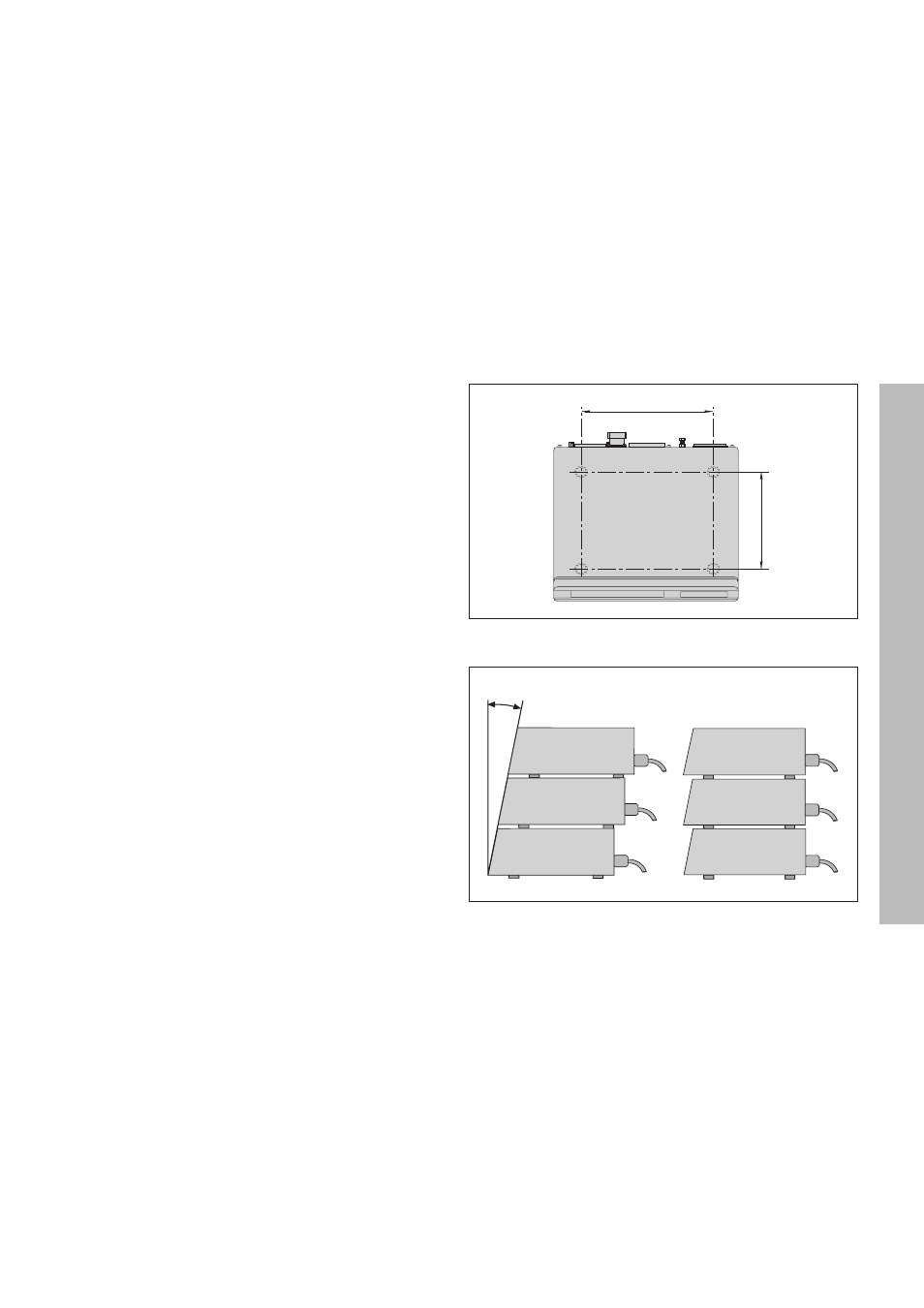

L'ND 281 B può essere fissato su un piano mediante viti M4
(vedi figura a destra).
Posizioni dei fori per il fissaggio dell'ND
Possibilità di posizionamento dei visualizzatori
172 ± 0.2
6.77 ± .008"
140 ± 0.2
5.51 ± .008"
I visualizzatori di quote ND 281 B possono essere disposti uno
sull'altro. Per mantenerli stabili vengono forniti inserti adesivi
(inclusi nello standard di fornitura).
15 °
Posizionamento e fissaggio
