9

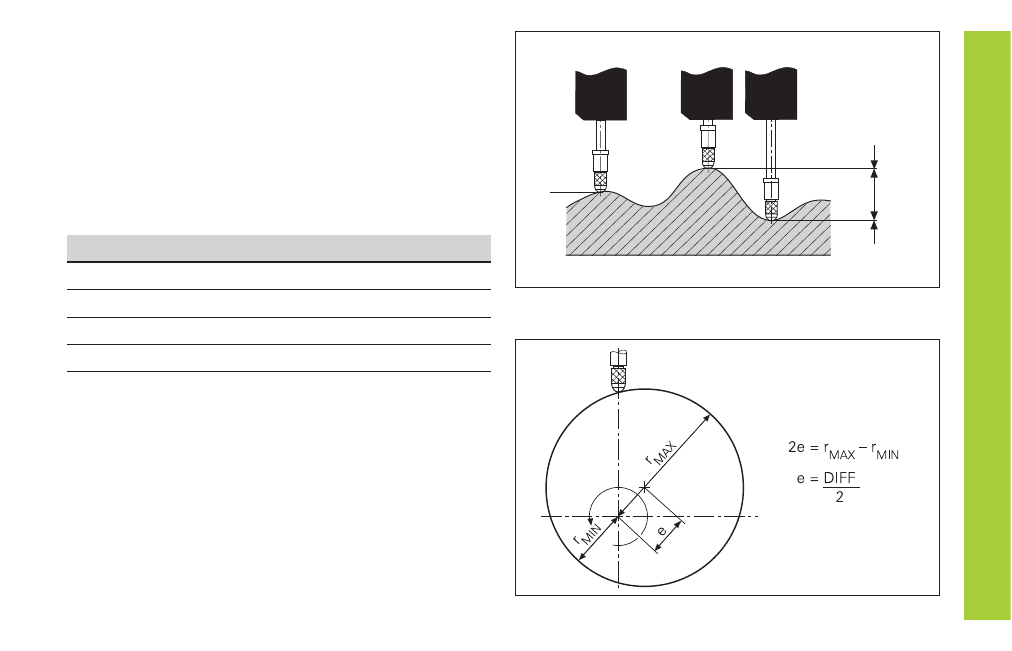

Serie di misurazioni: MIN, MAX e DIFF su una superficie non piana
Esempio: serie di misurazioni per determinare l'eccentricità e
Valore
minimo/massimo
per
serie
di
misurazioni
DIFF
MAX
MIN
ACTL
Valore minimo/massimo per serie di misurazioni
Dopo l'avvio di una serie di misurazioni il visualizzatore
acquisisce il primo valore misurato nella memoria per i valori
minimi e massimi. Ogni 0,55 ms il visualizzatore confronta
l'ultimo valore misurato e il contenuto della memoria: esso
memorizza un nuovo valore se questo è maggiore del valore
massimo oppure minore del valore minimo memorizzato.
Nello stesso tempo il visualizzatore calcola e memorizza la
differenza DIFF tra gli attuali valori MIN e MAX.
Visual. Significato
MIN Valore minimo della serie di misurazioni
MAX Valore massimo della serie di misurazioni
DIFF Differenza MAX – MIN
ACTL Ultimo valore misurato
Avvio serie di misurazioni e selezione visualizzazione
È possibile avviare a scelta una serie di misurazioni tramite il
tasto MOD e selezionare la visualizzazione desiderata – come
descritto nelle pagine seguenti – oppure esternamente
tramite gli ingressi di commutazione sul connettore Sub-D
EXT (X41, vedi relativo paragrafo).
All'avvio di una serie di misurazioni si ripristina la memoria
interna MIN/MAX/DIFF.
