Modalità
Visualizzazione
percorso
residuo
Modalità Visualizzazione percorso residuo
Nel funzionamento normale il display visualizza la posizione
reale del sistema di misura. In particolare per l'impiego di ND
su macchine utensili e nelle funzioni di automazione può
risultare vantaggioso visualizzare la distanza residua da una
posizione nominale indicata. Il posizionamento avviene
semplicemente mediante lo spostamento sul valore di
visualizzazione zero.
Con il numero codice 24 65 82 è possibile selezionare la
visualizzazione percorso residuo.
Funzione delle uscite di commutazione A1 e A2
In modalità Visualizzazione percorso residuo le uscite di
commutazione A1 (pin 15) e A2 (pin 16) hanno una diversa
funzione: esse sono simmetriche al valore visualizzato zero.
Se ad esempio in P62 viene inserito come punto di
commutazione 10 mm, l'uscita A1 si commuta sia a +10 mm

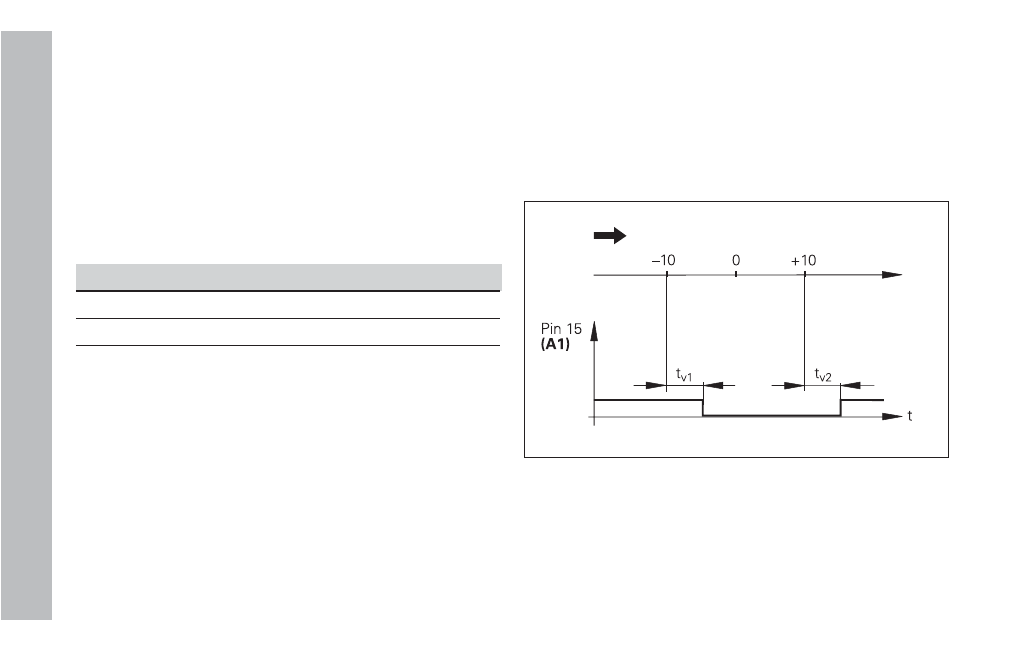

che a –10 mm. La figura in basso mostra il segnale in uscita
A1, quando ci si porta a zero da una direzione negativa.
Andamento temporale del segnale per il limite di commutazione
(A1) = 10 mm , t
v1
£ 30 ms, t
v2
£ 180 ms
Visualizzazione Significato
P.RES. OFF Visualizzaz. percorso residuo inattiva
P.RES. ON Visualizzaz. percorso residuo attiva
"Spostamento su zero" con visualizzazione percorso
residuo
ä Selezionare l'origine 2.
ä Indicare la posizione nominale.
➤ Portare l'asse su zero.
Percorso
