32
Uscite
di
commutazione
EXT
(X41)

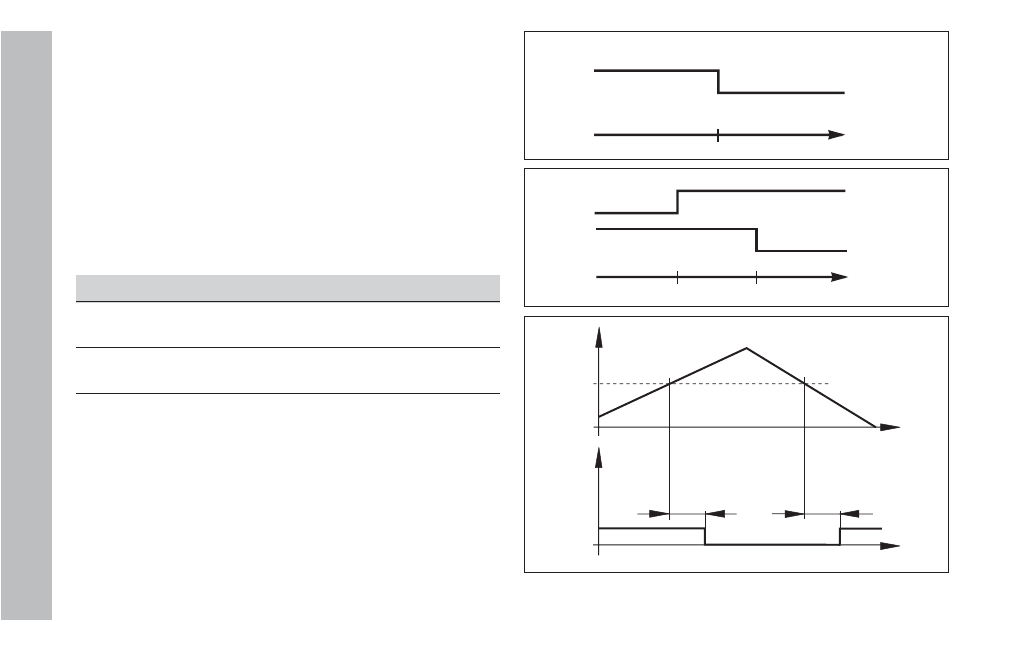

Segnali di commutazione
Una volta raggiunti i punti di commutazione definiti tramite
parametri, si attiva l'uscita corrispondente (pin 15, 16). È
possibile definire al massimo due punti di commutazione.
Per il punto di commutazione "zero" è prevista un'uscita
separata (vedi "Cross-over").
Segnali di controllo tolleranze
In caso di superamento dei limiti di controllo tolleranze
definiti tramite parametri, si attivano le uscite corrispondenti
(pin 17, 18).
Segnali Parametro operativo Pin
Segnali di commu- P62, limite di commutazione 1 15
tazione P63, limite di commutazione 2 16
Segnali di P18, limite min. di contr. tolleranze 17
controllo tolleranze P19, limite max. di contr. tolleranze 18
Weg
5
t
t
t
v
t
v
Pin 15
(A1)
Andamento temporale del segnale sul pin 15 per limite di
commutazione (A1) = 5 mm , t
v
£ 30 ms
Cross-over
Quando il valore visualizzato è "zero", si attiva l'uscita
corrispondente (pin 14). La durata minima del segnale
è 180 ms.
Percorso
Uscita
Punto di commutazione
Quota misurata < Limite minimo di controllo tolleranze
Quota misurata > limite
massimo di controllo tolleranze
Percorso
Limite inferiore Limite superiore
Percorso
