10

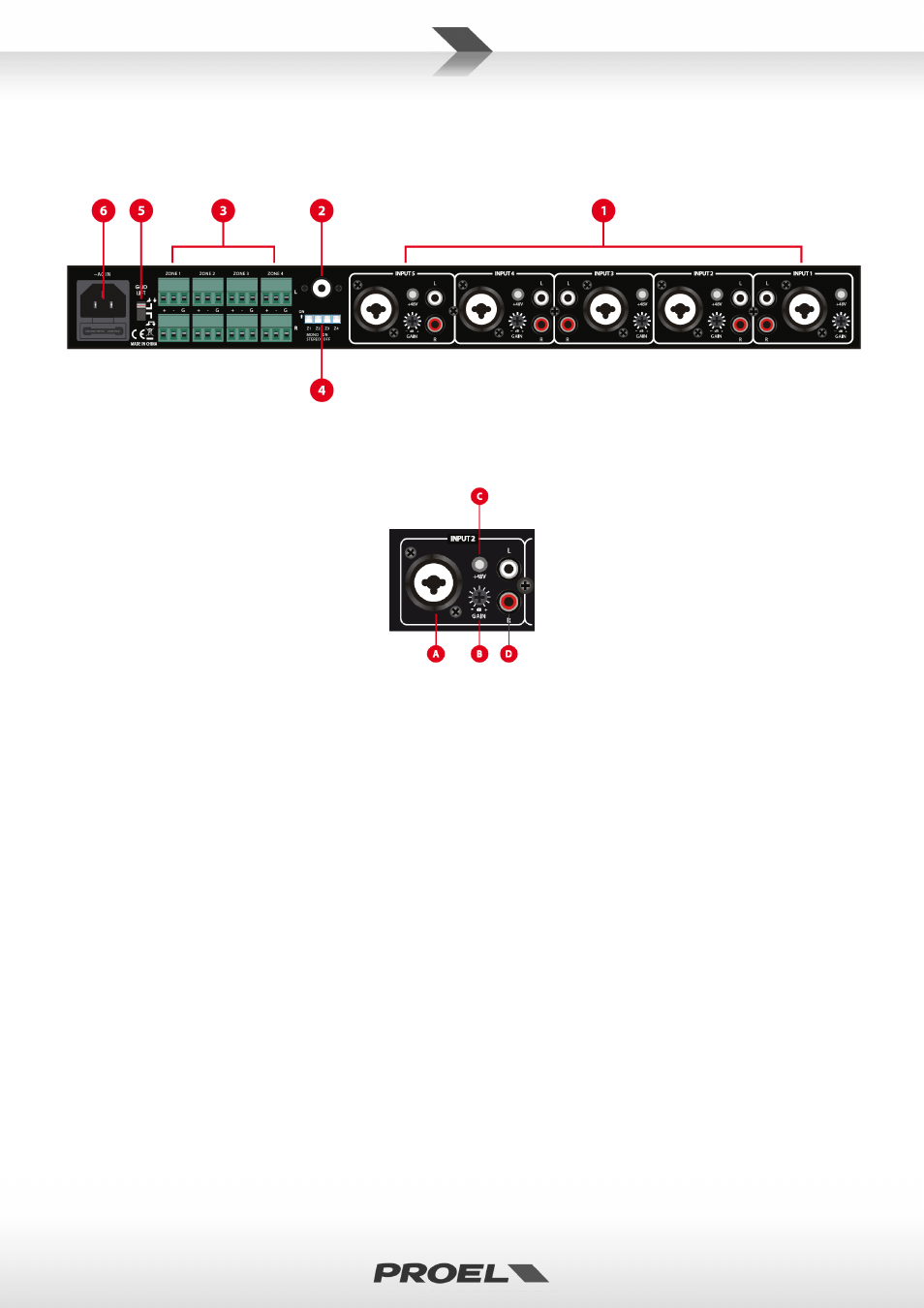

3. FUNZIONI E CONTROLLI PANNELLO POSTERIORE
fig.5
1. MIC/LINE INPUT
Ingressi MIC/LINE 1~5
fig.6
A Ingresso COMBO
Ingresso MIC/LINE bilanciato su connettore tipo COMBO (XLR female + Jack 6,3).
B GAIN
Agendo su questo trimmer si regola la sensibilità dell’ingresso MIC/LINE su connettore COMBO.
Il GAIN non agisce sull’ingresso RCA (fig.6, rif. D).
Nota:
Quando si connette un segnale a livello linea sull’ingresso combo regolare a livelli minimi il GAIN.
C PHANTOM +48V
Con il pulsante premuto, sull’ingresso sarà disponibile un’alimentazione Phantom a +48V dc.
Nota:
All’ingresso COMBO può essere collegato sia un microfono dinamico che a condensatore (electrete).
• Nel caso di utilizzo di un microfono dinamico deselezionare l’alimentazione Phantom (tasto “C”
rilasciato)
• Nel caso di utilizzo di un microfono a condensatore selezionare l’alimentazione Phantom (tasto “C”
premuto)
D Ingresso RCA stereo
Ingresso a livello linea su connettore RCA STEREO.
