MANUTENZIONE E COMPONENTI
5-4
powermax1000
Manuale dell’operatore

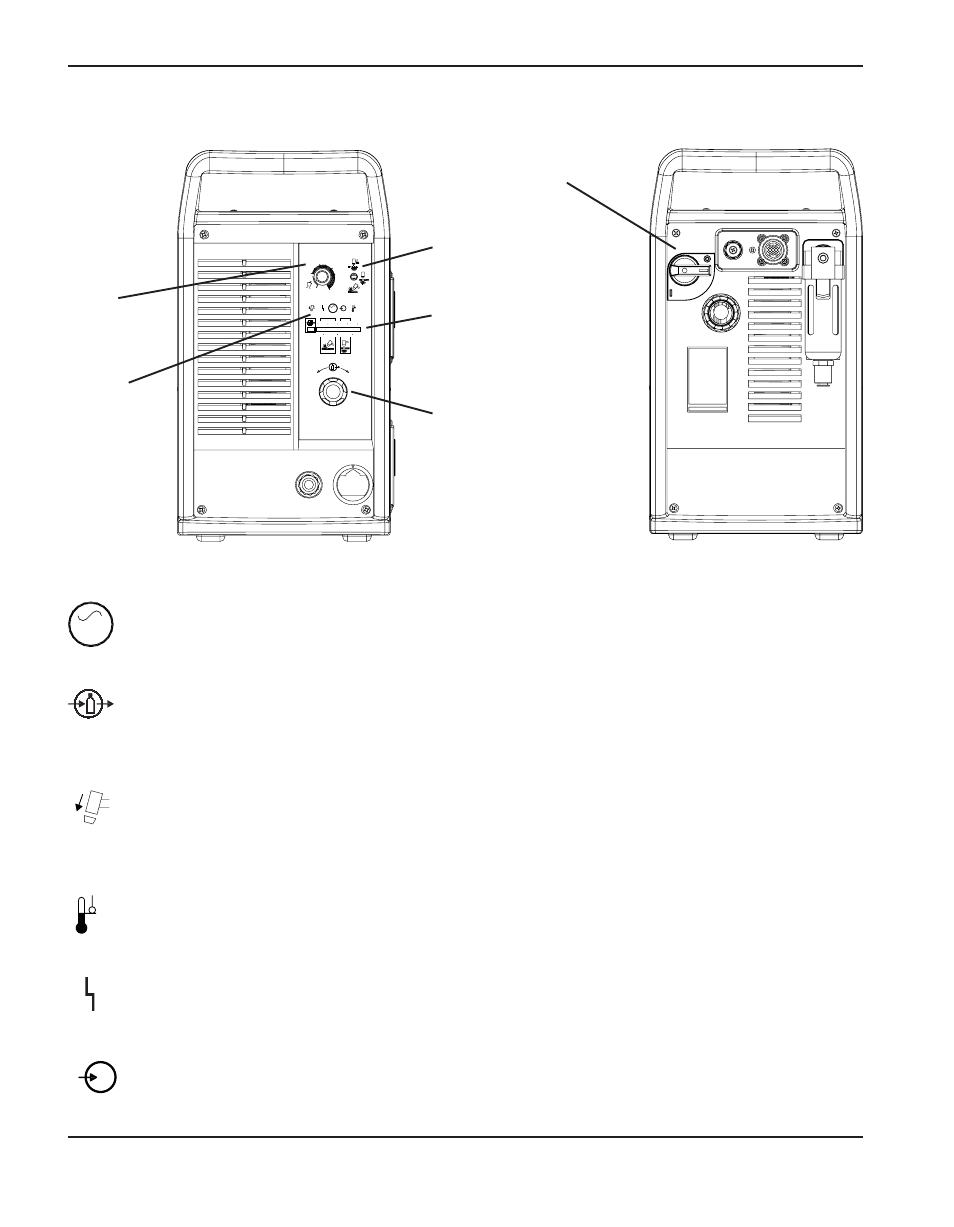

Comandi e indicatori luminosi
Manopola di
regolazione
della corrente
(Amp)
Selettore di
modalità
LED di
indicazione
Manometro
Regolatore
di pressione
Interruttore di alimentazione
ON (I)/OFF (O)
LED verde ALIMENTAZIONE
Quando è acceso, indica che il sistema è alimentato e che l’interruttore di alimentazione
è nella posizione ON ( I ).
LED PRESSIONE DEL GAS
Giallo:
Quando è acceso, indica che la pressione del gas è inferiore a 4,1 bar per il
taglio od a 2,8 bar per la cianfrinatura. Verde: Quando è acceso, indica che la pressione
del gas è compresa entro i limiti di funzionamento normale della torcia.
LED giallo CAPPUCCIO TORCIA
Quando è acceso, indica che il cappuccio di ritenzione della torcia è allentato o non
è presente. Nota: Per far spegnere il LED, occorre correggere il problema e quindi
spegnere e riaccendere il sistema.
LED giallo TEMPERATURA
Quando è acceso, indica che la temperatura del generatore ha superato i limiti di
funzionamento normale.
LED rosso GUASTO
Quando è acceso, indica che si è verificata una condizione di guasto che impedisce
il funzionamento del sistema.
LED giallo BASSA TENSIONE DI LINEA
Quando è acceso, indica che la tensione di linea è minore di 170 VCA o maggiore
di 680 VCA. Sui gruppi CE, può anche indicare la mancanza di una fase.
LED di indicazione
6.0
BAR 5.0 4.0
PSI
80 70 50 60
60
40
AMPS
80
25
V AC
+ _
AC AC
V
