MONTAGGIO
powermax1000
Manuale dell’operatore 3-5
Attenzione: Quando si usa il generatore standard (il modello CE è solo trifase)
con una rete di alimentazione monofase, sostituire il cavo di
alimentazione in dotazione con uno a tre fili della sezione di 10 mm
2 .
Il cavo di alimentazione deve essere collegato da un elettricista
specializzato.

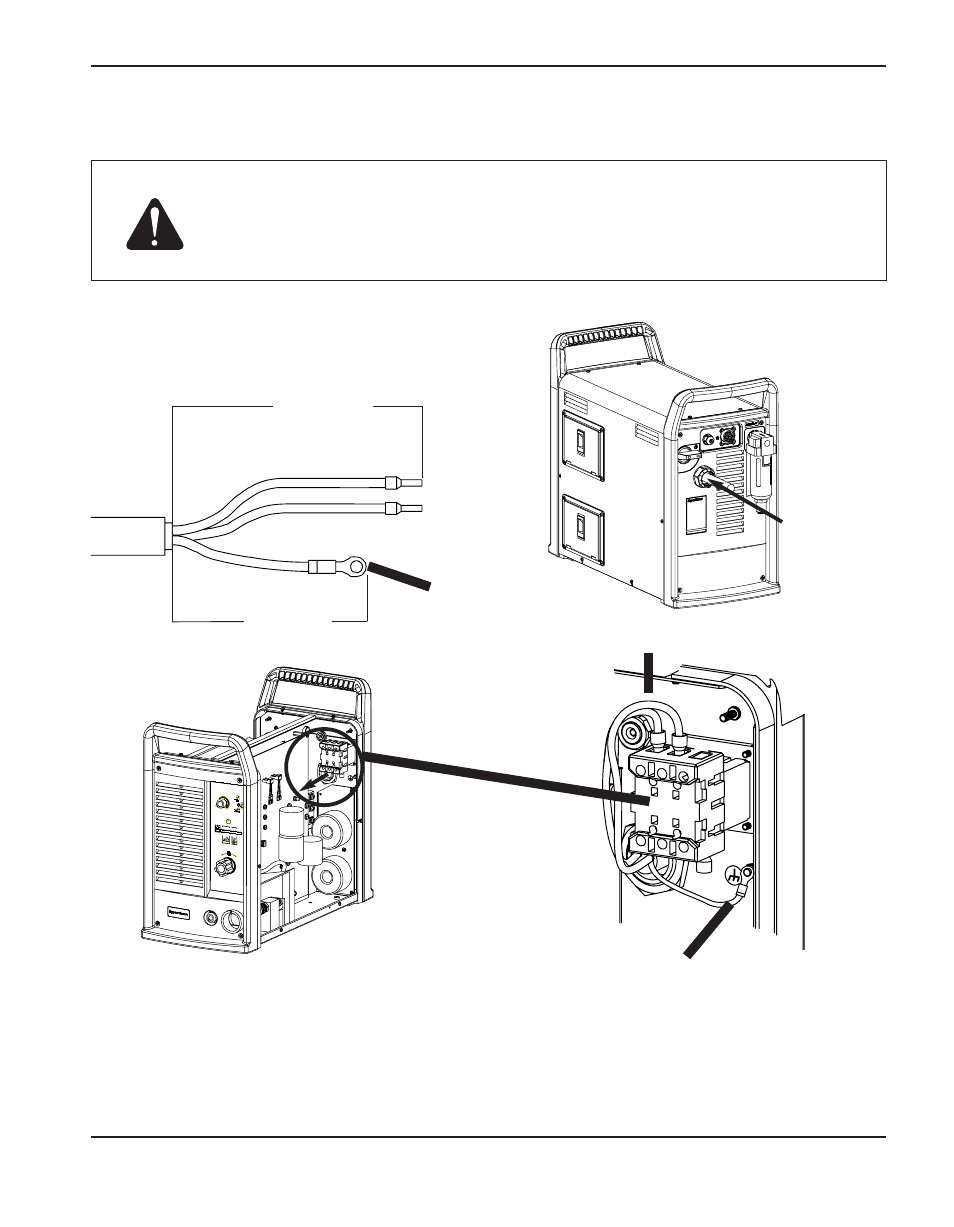

Cavo di alimentazione monofase (escluso modello CE)
Installazione del cavo di alimentazione
Spelare e preparare i fili del cavo di alimentazione
come illustrato sotto:
Installazione della spina
La spina deve essere collegata al cavo di alimentazione da un elettricista specializzato.
L1
#10
Messa a terra
L2
178 mm
102 mm
6.0
BAR 5.0 4.0
PSI 80 70 50 60
60
40 AMPS
80
25
AC
+ _
Far passare
il cavo
attraverso il
pressacavo
e serrarlo.
Interruttore di alimentazione
Messa a terra
L1 & L2
