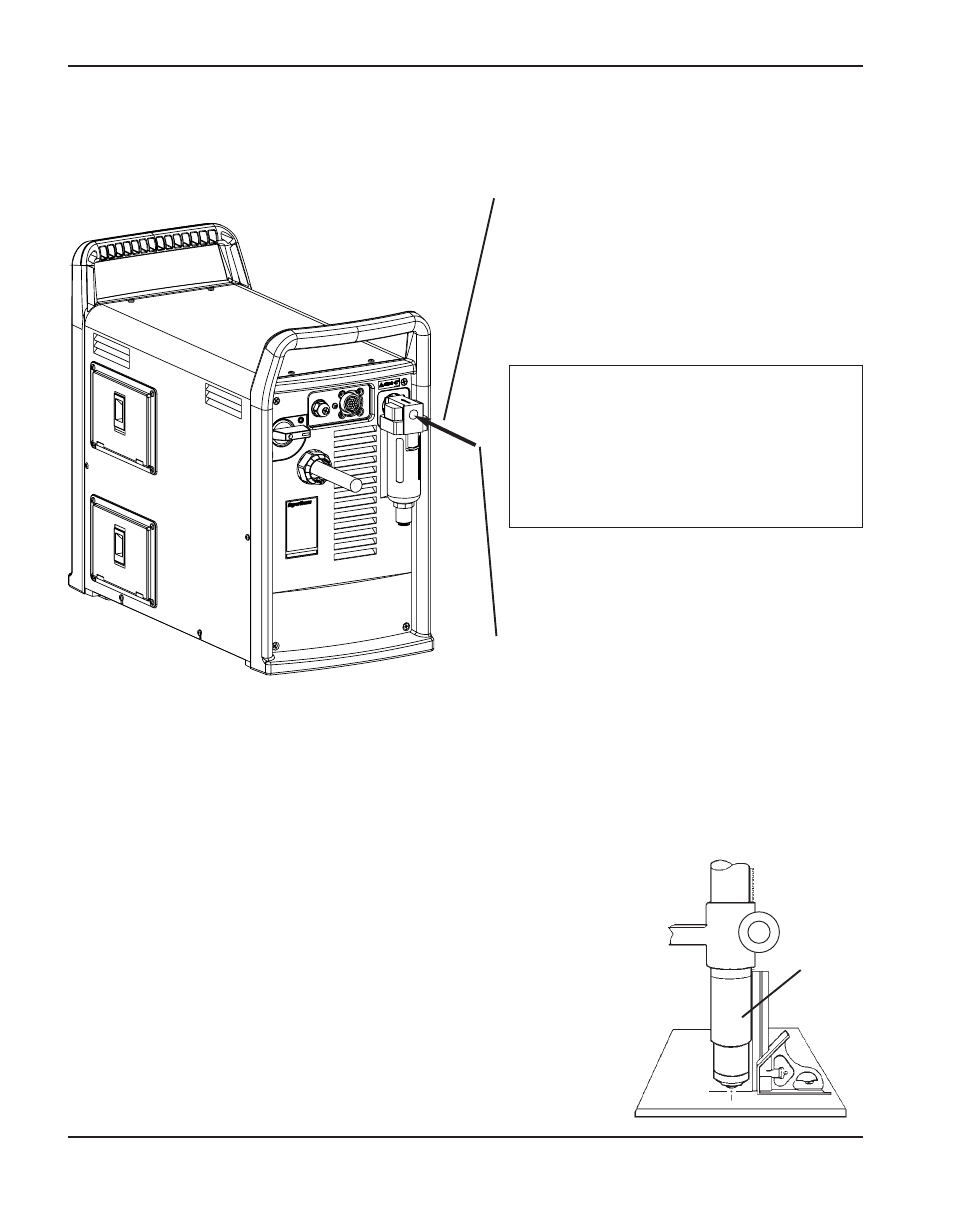

Allineamento della torcia T60M
Montare la torcia per macchina perpendicolarmente al
pezzo in lavoro, in modo da ottenere un taglio verticale.
Utilizzare una squadra per allineare la torcia a 0° e 90°.
Installazione dell’alimentazione del gas
Collegare il tubo flessibile dell’aria nel modo seguente:
1. Raccordo per l’aria
• Modello standard: Installare un
raccordo gas da 1/4 NPT sull’ingresso
del filtro aria. Modello CE: utilizzare un
adattatore con filettatura metrica G1/4
(fornito). Utilizzare un sigillante liquido
sui filetti.
Torcia
Attenzione: Non utilizzare nastro di
Teflon quando si installano il nipplo
o gli adattatori. Frammenti di nastro
possono staccarsi ed entrare nel
circuito dell’aria e danneggiare
il regolatore di pressione, il
pressostato e la valvola.
0°
90°
MONTAGGIO
3-10
powermax1000
Manuale dell’operatore
• Il raccordo gas e l’adattatore si trovano
nella scatola consumabili, posizionata
sul lato sinistro del coperchio del
generatore.
2. Tubo flessibile dell’aria
• Utilizzare un tubo flessibile per gas
inerti con diametro interno di 9,5 mm.
Collegarlo al raccordo del gas installato
al punto 1.
Regolare la pressione dell’aria secondo la
procedura indicata nella sezione Uso.
