MONTAGGIO
3-14
powermax1000
Manuale dell’operatore
Modifica del tipo di segnale di inizio moto macchina (XFER):
da chiusura di un contatto isolato a segnale di tensione
Al morsetto J19 sulla scheda di alimentazione è disponibile una tensione di 24 VCC (telaio
negativo) con una corrente max di 100 mA che consente di comandare un dispositivo
isolato/mobile come una bobina relè da 24 VCC (240 W o più) o un modulo industriale di
isolamento dell’ingresso (con fotoisolatore integrato). Di seguito sono illustrate le connessioni per
una configurazione con l’interruttore sopra il relè.

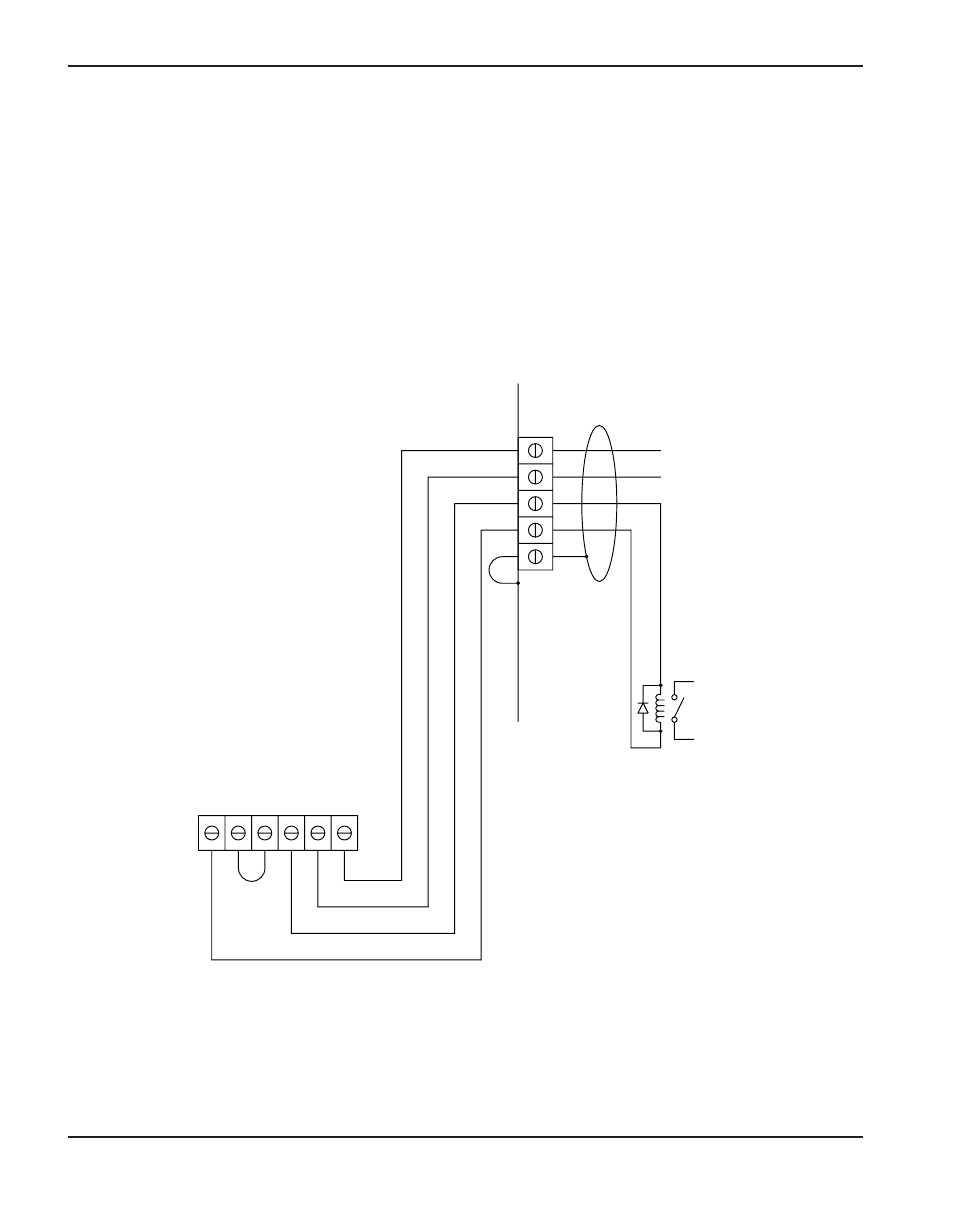

Comando di una bobina relè
Note:
1) Relè 24 VCC
Contraccolpo > 240 Ω
2) Sulla bobina occorre
usare un diodo di
soppressione (1A, 100V)
del tipo IN4002 fino a
IN4004.
Spostare il filo nero e aggiungere
un ponticello come illustrato
GND 24VDC BLK YEL RED WHT
J19 XFER
START
SIGNAL
BLK
SHIELD
START
4
3
14
12
13
START
SEGNALE
SCHERMO
M
E
S
SA A TE
R
R
A
24 V
C
C
NER
O
G
IALL
O
ROSSO B
IA
NCO
NER
O
J19 XFER START
