Electrical Safety Analyzer
Misurazioni da punto a punto
49
Misurazioni da punto a punto
L'analizzatore può eseguire misurazioni di tensione,
resistenza e bassa corrente mediante la funzione Point to
Point. Per accedere al menu della funzione Point to Point,
illustrato nella Figura 30, premere . I pulsanti
funzione da F1 a F3 servono a selezionare la funzione di
misurazione.
faw08.eps

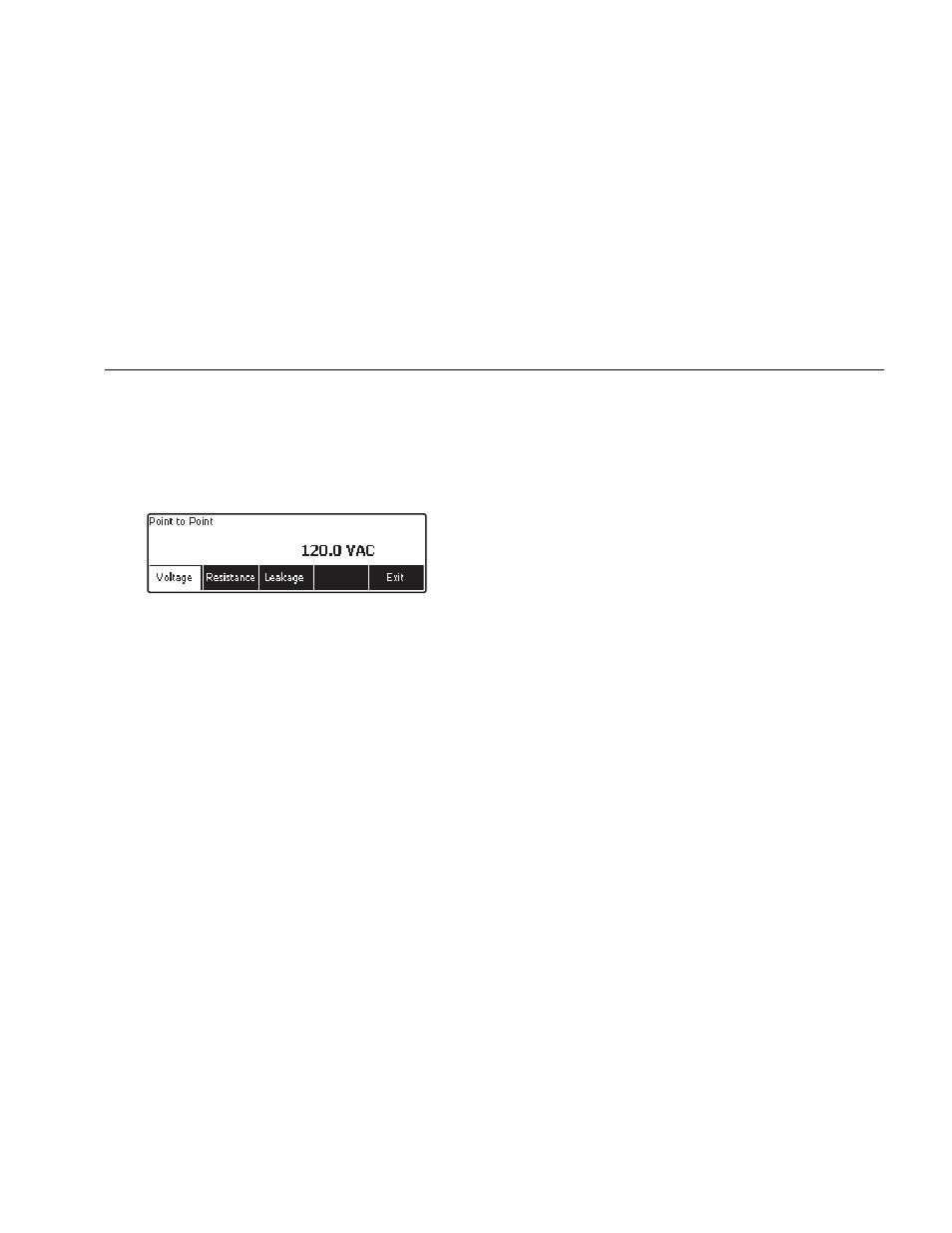

Figura 30. Menu della funzione di misurazione da
punto a punto
Misure di tensione
Per eseguire una misurazione di tensione procedere
come segue.
1. Premere il pulsante funzione Voltage dal menu
Point-To-Point.
2. Inserire i puntali nei connettori rosso e nero 2-WIRE
V/ Ω /A.
3. Posizionare le estremità della sonda sulla tensione
da misurare e leggere la misura sul display
dell'analizzatore.
L'analizzatore esegue misurazioni di tensione sino a 300
V ca.
Misure di resistenza
L'analizzatore può eseguire misurazioni di resistenza a 2
fili e a 4 fili. Per istruzioni su come passare dall'una
all'altra modalità vedere la sezione "Selezione di
misurazioni a 2 fili o a 4 fili".
Per eseguire una misurazione di resistenza procedere
come segue.
1. Premere il pulsante funzione Resistance dal menu
Point-To-Point.
2. Inserire i puntali nei connettori rosso e nero 2-WIRE
V/ Ω /A. Se la misurazione è a 4 fili, occorre inserire
altri due cavi nei connettori rosso e nero 4 WIRE
SOURCE.
3. Mettere i puntali ai capi della resistenza da misurare
e leggere la misura sul display dell'analizzatore.
L'analizzatore misura resistenze sino a 2,0 Ω
